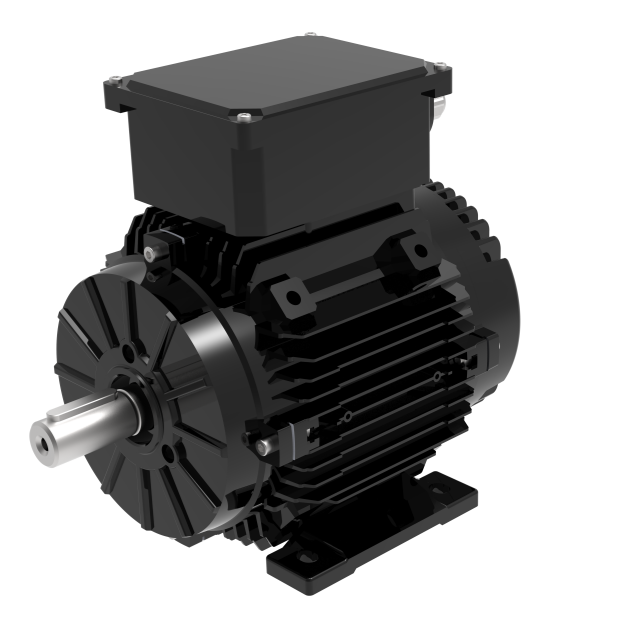

드라이브가 내장된 T90ECI 통합 VFD 모터는 장착, 배선 또는 시운전을 위해 외부 VFD가 필요하지 않습니다. 단상 200-277V, 50/60Hz에서 작동하므로 3상 인프라가 없는 개조 및 현장에 적합합니다. T90ECI ECI 모터는 600~3000rpm의 일정한 토크에서 0.2~2.2kW를 처리하며 중국 클래스 1에 해당하는 IEC 60034-30-1에 따라 EU IE5를 충족합니다. ECI 플랫폼은 5kW에 도달합니다.
목 | 값 |
|---|---|
전력 범위 | 0.2-2.2kW(IEC 90 프레임) |
정격 토크(대표 변형) | 5N·m |
정격 출력(대표 변형) | 1.57kW @ 3000rpm |
입력 전원 | 200-277V, 50/60Hz, 단상 |
속도 범위 | 600-3000rpm |
능률 | 3000rpm에서 최대 88.0%(VFD 손실을 포함한 시스템 총 효율) |
에너지 효율 등급 | IE5(IEC 60034-30-1) |
보호 등급 | IP55-IP66 |
제어 모드 | Modbus RS485, 0-10V, PWM |
보호 기능 | 과전류, 회전자 막힘, 위상 손실, IPM 과열, 역풍 시동 |
주변 온도 | -25°C ~ +40°C |
냉각방식 | TEAO, 최소 공기 속도 3m/s |
설치 | B3 표준; B5 / B14 선택 사항; 탈착식 피트 |
샤프트 연장 | 직경 24mm, 샤프트 연장 50.0mm, 키홈 8mm |
인증/보증 | CE / ETL; 국내 12개월 (해외 18개월) |
단상 200-277V에서 최대 2.2kW까지 T90ECI 통합 VFD 모터를 사용하면 상업용 사용자가 소규모 가축 건물, HVAC실 및 3상 서비스가 부족한 개조 시설에 가변 속도 팬 드라이브를 추가할 수 있습니다.
3000rpm에서 T90ECI ECI 모터는 VFD 손실을 포함하여 최대 88.0%의 측정된 시스템 효율에 도달하며 IEC 60034-30-1에 따라 IE5로 분류됩니다. 제조업체 비교에 따르면 동일한 팬 및 펌프 작업에서 기존 AC 모터보다 15-20% 적은 에너지를 사용합니다.
T90ECI 통합 드라이브 모터는 하나의 케이블 세트와 하나의 장치로 제공되므로 비즈니스 구매자는 외부 VFD 장착, 드라이브 설정 및 차폐 패널-팬 케이블을 건너뜁니다.
T90ECI 통합 VFD 모터는 일반 팬 및 펌프 작업에 대해 600~3000rpm 이상을 조절하고 표준 EC 팬 컨트롤러에서 0~10V, PWM 및 Modbus RS485를 수용합니다. 5가지 보호 기능이 무인 작동을 지원합니다.
B3 풋 마운팅은 T90ECI ECI 모터의 표준이며 옵션 B5/B14 플랜지 및 탈착식 풋이 있습니다. T 시리즈는 모든 IEC 장착 유형(B3, B30, B14, B5, B34, B35, B14B, B5R)을 지원하며 IEC 90 치수는 어댑터 플레이트 없이 직접 AC 교체를 허용합니다.
24mm 샤프트 연장은 길이가 50.0mm이고 키홈이 8mm이고 키 길이가 40mm이며 M8 나사산 끝이 있습니다. 중앙 높이는 90mm, 발 구멍 간격은 140mm, 터미널 박스에는 2 × M16 × 1.5 케이블 입구가 있습니다.

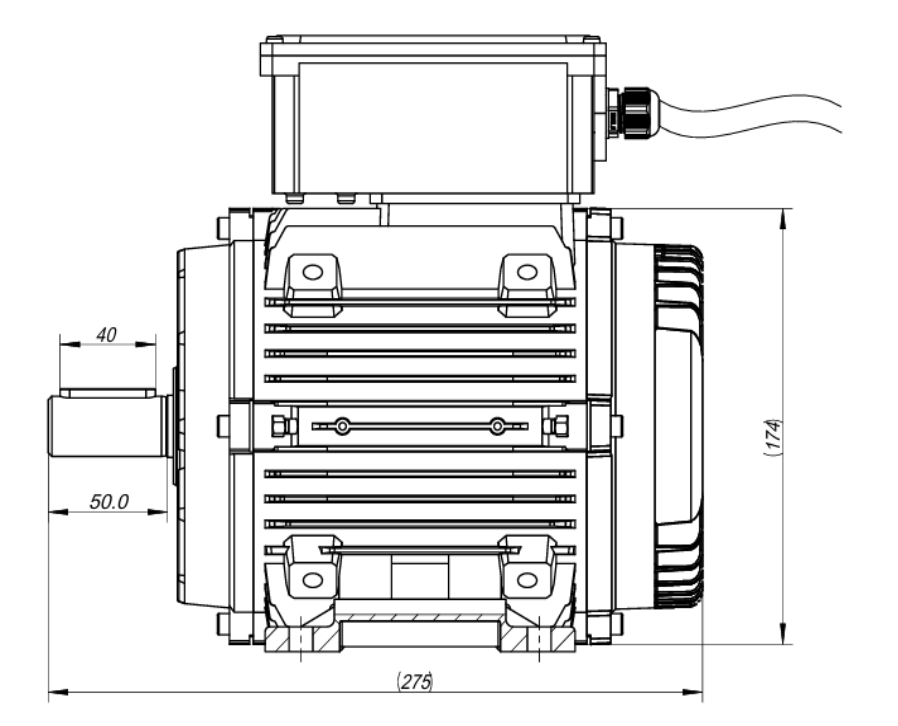

치수(개요도) | 값 |
|---|---|
키 길이(상부 샤프트 설명선) | 40mm |
샤프트 연장 길이 | 50.0mm |
전체 길이(참고 치수) | (275)mm |
모터 본체 수직 치수(참고) | (174)mm |
수치는 밀리미터 단위입니다. 괄호 안의 값은 참고 치수이며, 터미널 박스 포함 총 높이는 249mm입니다. 인증된 도면을 먼저 확인하세요.
T90ECI 통합 VFD 모터는 TEAO 냉각(최소 3m/s 공기 속도)을 사용하고 1.5m 전원/제어 케이블을 포함하며 -25°C ~ +40°C에 대해 IP55 보호(IP66으로 업그레이드 가능) 기능을 제공합니다. 맞춤형 모델과 도면은 요청 시 제공됩니다.
T90ECI 통합 드라이브 모터는 소규모 건물의 가축 환기, HVAC 및 신선한 공기 팬, 공기 정화 장치, 캐비닛 냉각, 냉장 보관 및 소형 산업용 팬, 워터 펌프 및 IEC 90 AC 모터 개조 등 소형 단상 팬 및 펌프에 적합합니다.
장비 브랜드에 대한 OEM을 통해 T90ECI ECI 모터에서 전압, 속도, 샤프트 직경, 장착, 제어 모드, 케이블, 커넥터 및 베어링 브랜드를 맞춤 설정할 수 있습니다. 기업 고객은 사전 판매 팀에 관세 포인트를 보낼 수 있습니다. 맞춤형 T90ECI 통합 VFD 모터는 -25°C ~ +40°C 외부의 주변 환경을 커버합니다.
예. 대표적인 T90ECI ECI 모터는 200-277V, 50/60Hz 단상에서 작동하며 3상 인프라 없이 최대 2.2kW를 제공합니다.
EC 모터에는 외부 VFD가 필요하며 EC 플랫폼은 30kW에 도달합니다. T90ECI 통합 VFD 모터에는 드라이브가 내장되어 있으며 ECI 플랫폼은 5kW에 도달하여 공간과 배선을 절약합니다.
T90ECI ECI 모터는 600~3000rpm 이상의 일정한 토크 조절을 제공하고 EC 팬 컨트롤러 및 건물 관리 시스템에서 0~10V, PWM 및 Modbus RS485를 수용합니다.
예. T90ECI ECI 모터는 IEC 90 치수를 따릅니다. B3 풋 장착 표준, B5/B14 플랜지 옵션, 24mm M8 샤프트 및 탈착식 풋; 어댑터 플레이트가 필요하지 않습니다. 2D/3D 도면은 요청 시 제공됩니다.
