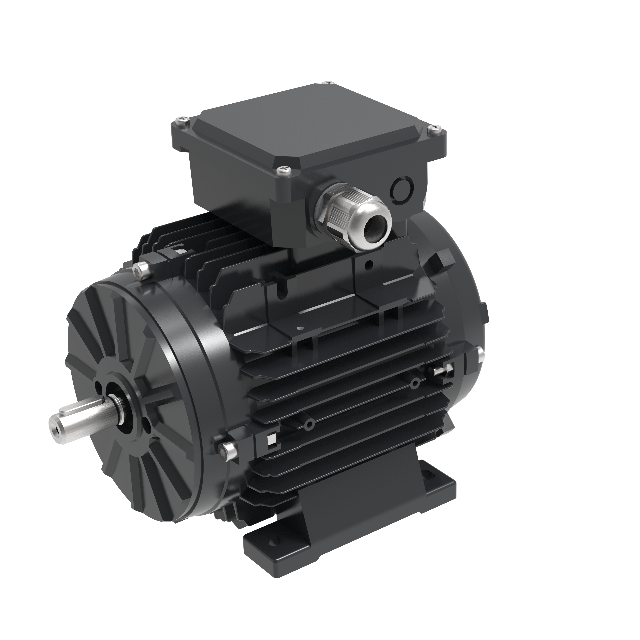

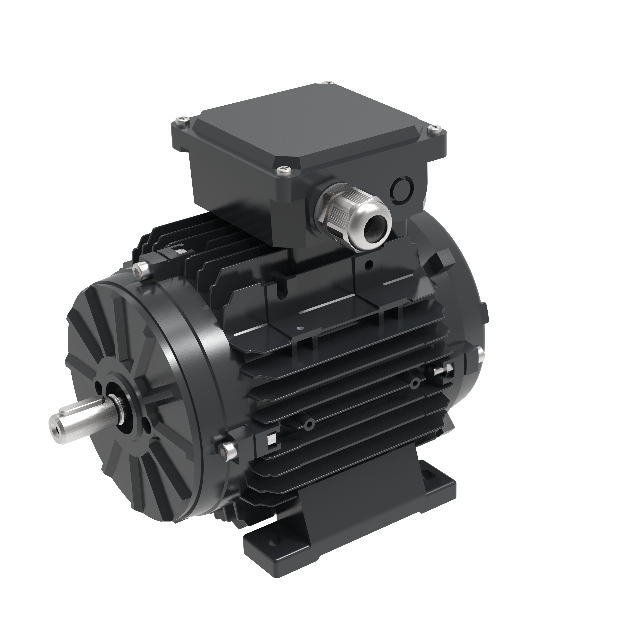

T71ECI 통합 드라이브 EC 모터는 T 시리즈에서 가장 컴팩트한 통합 드라이브 모델입니다. 이는 IEC 71 프레임 영구 자석 동기 모터와 하우징에 내장된 가변 주파수 드라이브를 결합하고 단상 200-277V, 50/60Hz 공급으로 작동합니다. 이 시리즈는 0.19-1.0kW를 포괄합니다. 대표적인 변형은 3.2 N·m 토크 및 600-3000 rpm 범위에서 3000 rpm에서 1.0 kW 정격입니다. 약 136mm의 프레임 직경과 249mm의 전체 길이를 갖춘 이 제품은 공간이 제한된 장비용으로 제작되었습니다. IEC 60034-30-1에 따라 IE5를 충족하고 드라이브 손실을 포함하여 3000rpm에서 88.6%의 최고 시스템 효율을 달성합니다.
목 | 값 |
|---|---|
전력 범위 | 0.19~1.0kW(IEC 71 프레임) |
정격 토크(대표 변형) | 3.2N·m |
정격 출력(대표 변형) | 1.0kW @ 3000rpm |
입력 전원 | 200-277V, 50/60Hz, 단상 |
속도 범위 | 600-3000rpm |
능률 | 3000rpm에서 최대 88.6%(드라이브 손실을 포함한 시스템 총 효율) |
에너지 효율 등급 | IE5(IEC 60034-30-1) |
보호 등급 | IP55-IP66 |
제어 모드 | Modbus RS485, 0-10V, PWM |
보호 기능 | 과전류, 회전자 막힘, 위상 손실, IPM 과열, 역풍 시동 |
주변 온도 | -25°C ~ +40°C |
냉각방식 | TEAO, 최소 공기 속도 1m/s |
설치 | B3 표준; B5 / B14 선택 사항; 탈착식 피트 |
샤프트 연장 | 직경 14mm, 길이 22mm, 키홈 5mm |
인증/보증 | CE / ETL; 12개월 (해외 18개월) |
T 시리즈에서 가장 작은 통합 구동 모터인 T71ECI는 길이가 249mm이고 프레임 직경이 약 136mm입니다. 공기 청정기, 신선한 공기 장치, 캐비닛 냉각 팬 및 소형 HVAC 팬을 포함하여 모터 공간이 제한된 장비에 적합합니다.
단상 200-277V, 50/60Hz 공급 장치에서 직접 작동하므로 3상 인프라가 없는 현장에서는 전기 업그레이드가 필요하지 않습니다.
3000rpm에서는 드라이브 손실을 포함한 최대 시스템 총 효율 88.6%에 도달하며 IEC 60034-30-1에 따라 IE5로 분류됩니다. 제조업체 비교 데이터에 따르면 비슷한 팬 및 펌프 성능에서 IE2/IE3 AC 모터에 비해 15~20%의 에너지 절감 효과가 있는 것으로 나타났습니다.
0~10V, PWM 및 Modbus RS485 제어를 지원하며 과전류, 회전자 막힘, 위상 손실, IPM 과열 및 역풍 시동 보호 기능을 포함합니다. 브러시리스 설계에는 착용 가능한 정류자 부품이 없습니다.
B3 풋 마운팅이 표준입니다. B5 및 B14 플랜지 장착은 선택 사항이며 발은 제거 가능합니다. IEC 71 프레임 치수를 사용하면 어댑터 플레이트 없이 IEC 71 AC 모터를 현장에서 직접 교체할 수 있습니다.

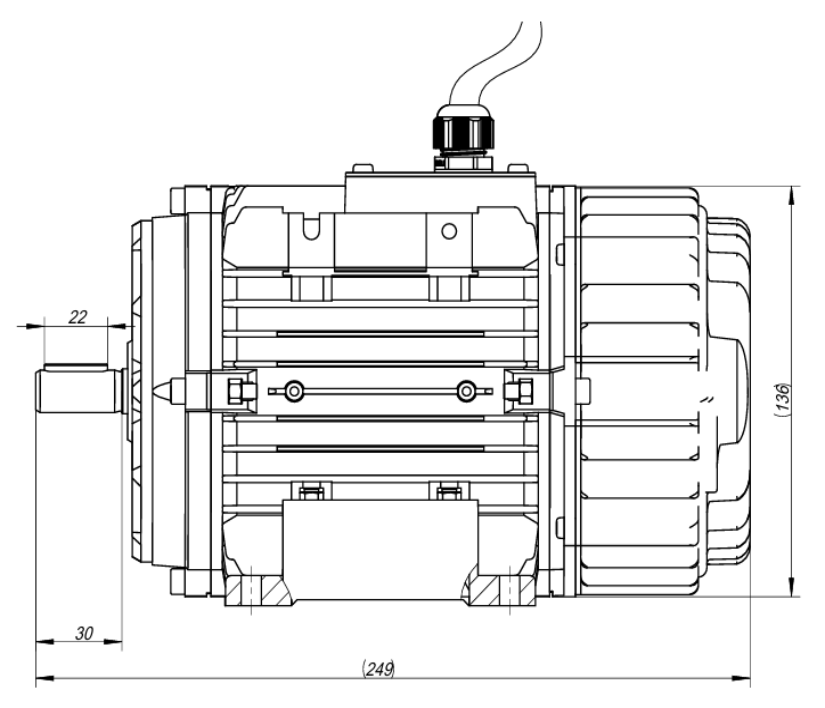

샤프트 연장부는 직경 14mm, 길이 22mm이며 5mm 키홈과 M5 샤프트 끝 고정 구멍이 있습니다. 표에는 설치 도면의 치수가 나열되어 있습니다. 1.5m 전원 케이블과 1.5m 제어 케이블이 표준입니다. 요청 시 2D 및 3D 도면이 제공됩니다.
차원 | 값 |
|---|---|
전체 길이 | 249mm |
프레임 외경 | Ø136mm |
총 높이 | 173mm |
샤프트 중심 높이 | 71mm |
허브 페이스까지 샤프트 연장 | 22mm |
플랜지 면까지 샤프트 연장 | 30mm |
발 구멍 간격 | 112mm |
발 폭 | 140mm |
T71ECI는 최소 1m/s 공기 속도의 TEAO 냉각을 사용합니다. IP55는 표준이며 IP66으로 업그레이드 가능합니다. 표준 주변 온도 범위는 -25°C ~ +40°C이며, 그 이상으로 맞춤형 모델도 제공됩니다.
T71ECI는 공기 정화 및 신선한 공기 장치, 캐비닛 냉각 팬, 소형 가축 환기 장치, HVAC 팬 및 소형 워터 펌프와 같은 소형 저전력 팬 및 펌프 장비용으로 선택되었습니다. 통합 드라이브는 외부 VFD 배선을 제거하고 단상 공급 장치는 개조 프로젝트 및 분산 설치를 지원합니다. IEC 표준 치수는 IEC 71 프레임 AC 모터 개조도 지원합니다.
전압, 속도, 축 직경, 장착, 제어 방법, 케이블 길이, 커넥터 유형을 맞춤화할 수 있으며 OEM 제조도 가능합니다. 제어 입력은 표준 EC 팬 컨트롤러 및 건물 관리 시스템에 연결됩니다. 베어링 브랜드를 지정할 수 있으며 -25°C ~ +40°C 범위의 주변 온도에 맞는 맞춤형 모델이 제공됩니다.
예. 드라이브는 하우징에 통합되어 있으므로 외부 VFD, 드라이브 캐비닛 또는 차폐 케이블이 필요하지 않습니다.
이 시리즈는 0.19-1.0kW를 포괄합니다. 대표적인 변형의 정격은 3000rpm에서 3.2N·m 토크 및 600~3000rpm 범위에서 1.0kW입니다.
예. 200-277V, 50/60Hz, 단상 공급을 수용하며 3상 인프라가 필요하지 않습니다.
예. IEC 장착 치수, 112mm 발 구멍 간격 및 71mm 샤프트 중심 높이로 인해 어댑터 플레이트 없이 제자리 교체가 가능합니다.
드라이브 손실을 포함하여 최대 시스템 효율 88.6%에 도달하며 IEC 60034-30-1에 따라 IE5로 분류됩니다.
CE 및 ETL 인증을 보유하고 있습니다. 보증 기간은 국내 수령일로부터 12개월, 해외 주문의 경우 배송일로부터 18개월입니다.
