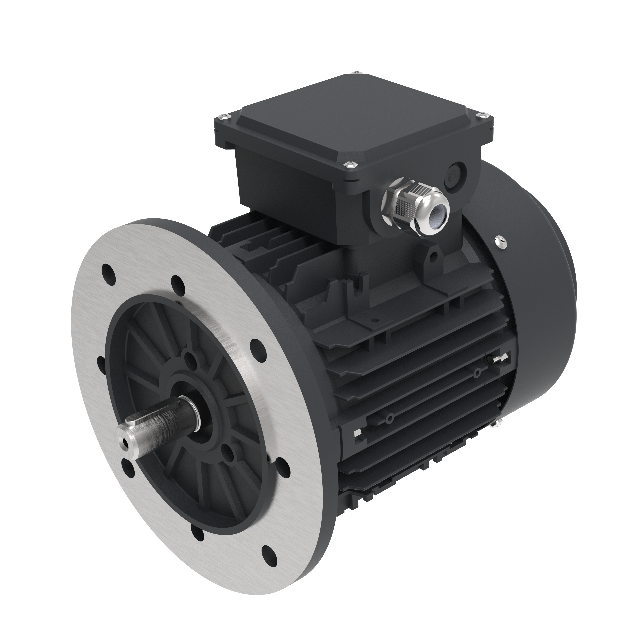

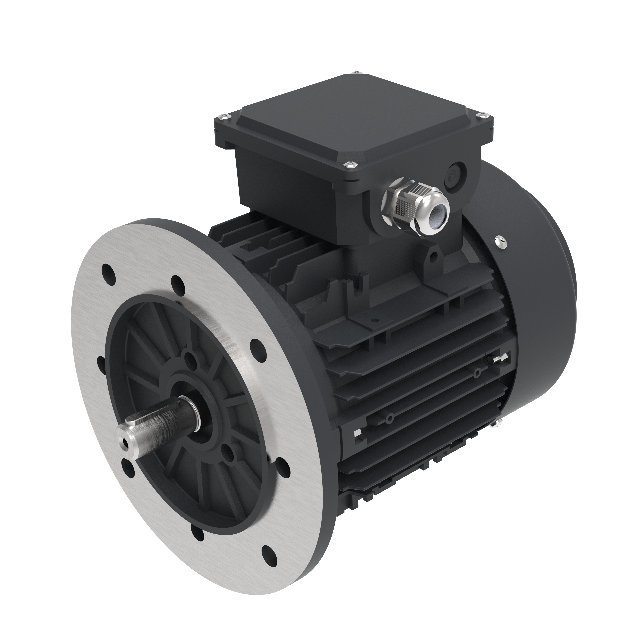

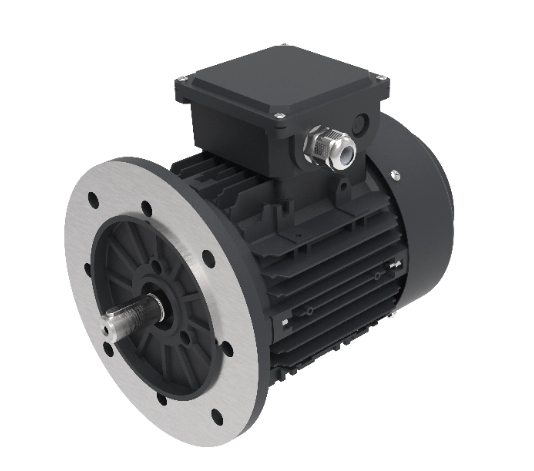

T71EC EC 모터는 IEC 71 프레임을 기반으로 제작된 T 시리즈 중 가장 컴팩트한 EC 모터입니다. 프레임 직경이 약 139mm이고 전체 길이가 249mm인 이 제품은 공간이 제한된 설치를 위해 설계된 설치 공간 내에서 3600rpm에서 0.45kW를 제공합니다. EC(외부 제어) 영구 자석 동기 모터인 이 모터는 외부 가변 주파수 드라이브(VFD)와 함께 작동하므로 시스템 통합자가 선호하는 드라이브 브랜드를 선택하고 단일 드라이브 장치에서 다중 모터 설정을 구성할 수 있습니다. 모터는 50/60Hz에서 단상 200-277V 입력을 수용하므로 3상 전원이 없는 주거 및 경상업 현장에 적합합니다.
목 | 값 |
|---|---|
정격 토크 | 1.2N·m |
정격 출력 | 0.45kW @ 3600rpm |
속도 범위 | 600-3600rpm |
입력 전원 | 200-277V, 50/60Hz, 단상 |
정격전류 | 3.2A @ 3600rpm |
능률 | 87.6% @ 3600rpm(VFD 손실을 포함한 시스템 총 효율) |
보호 등급 | IP55(IP66으로 업그레이드 가능) |
절연 / 의무 | 클래스 F/B 절연, S1 연속 사용 |
주변 온도 | -25°C ~ +40°C |
냉각방식 | TEAO, 최소 공기 속도 1m/s |
설치 | B3 표준; B5 / B14 선택 사항; 탈착식 피트 |
샤프트 연장 | 직경 14mm, 샤프트 길이 22mm, 키홈 5mm |
인증 | CE / ETL |
T71EC EC 모터는 600~3600rpm의 속도 범위에서 작동하여 공기 정화 장치, 신선한 공기 시스템 및 캐비닛 냉각 팬의 작은 직경 임펠러를 구동할 수 있습니다. IEC 71 프레임은 T 시리즈 EC 플랫폼에서 가장 작은 프레임 크기입니다.
3600rpm의 정격 작동 지점에서 T71EC EC 모터는 VFD 손실을 포함하여 측정된 시스템 총 효율 87.6%를 달성합니다. T71EC의 기반이 되는 EC 플랫폼은 IE5+ 에너지 효율 수준에 도달하며 플랫폼 모터 전용 효율은 90%~96%입니다.
T71EC EC 모터는 단상 200-277V 입력을 수용하므로 개조 프로젝트 및 주거용 HVAC 및 소규모 상업 환기와 같은 분산 설치에서 3상 전력 인프라가 필요하지 않습니다.
영구 자석 동기식 설계는 브러시나 착용 가능한 정류자 구성 요소를 사용하지 않으므로 브러시 DC 모터 및 음영 극 AC 모터에 비해 예정된 유지 관리 요구 사항이 줄어듭니다.
T71EC EC 모터에는 B3 풋 마운팅이 표준으로 제공되며 B5 및 B14 플랜지 마운팅은 옵션으로 제공됩니다. 발은 분리 가능하여 맞춤형 인클로저에 유연하게 통합할 수 있습니다. 모든 장착 치수는 IEC 71 프레임 표준을 준수하므로 T71EC는 어댑터 플레이트 없이 에너지 절약 개조 프로젝트에서 기존 IEC 71 프레임 AC 모터를 직접 교체할 수 있습니다.
샤프트 익스텐션은 직경 14mm, 길이 22mm, 키홈 5mm이며 샤프트 끝에 M5 나사산 구멍이 있습니다. 샤프트 중심 높이는 71mm이고 발 구멍 간격은 112mm입니다. 모터에는 1.5m 전원 케이블과 1.5m 제어 케이블이 기본으로 제공되며 요청 시 2D/3D 설치 도면이 제공됩니다.
T71EC EC 모터는 TEAO(Totally Enclosed Air Over) 냉각을 사용하므로 모터 표면에서 최소 1m/s의 공기 속도가 필요합니다. IP55 보호 등급을 표준으로 제공하며 IP66으로 업그레이드할 수 있습니다. 표준 작동 주변 온도 범위는 -25°C ~ +40°C입니다. 이 범위를 벗어난 온도에서는 맞춤형 모델을 사용할 수 있습니다.
T71EC EC 모터는 공기 정화 장비, 신선한 공기 환기 시스템, 캐비닛 냉각 팬, 소형 HVAC 팬 및 가벼운 상업용 환기 장치를 포함하여 공간이 제한된 저전력 팬 및 송풍기 애플리케이션용으로 설계되었습니다. IEC 표준 장착 치수는 기존 IEC 71 프레임 AC 유도 모터를 대체하는 에너지 절약형 개조도 지원합니다.
전압, 속도, 축 직경, 장착 방법, 제어 방법, 케이블 길이, 커넥터 유형 등 전면적인 맞춤화가 가능합니다. OEM 제조 서비스는 산업 고객과 기업 고객에게 제공됩니다. 베어링 브랜드는 고객 요구 사항에 따라 지정할 수도 있습니다.
EC 모터가 작동하려면 최대 플랫폼 전력이 30kW인 외부 가변 주파수 드라이브(VFD)가 필요합니다. ECI 모터에는 VFD가 모터 하우징 내부에 통합되어 있으며 최대 플랫폼 전력은 5kW입니다. T71EC는 EC 모터이며 외부 VFD와 쌍을 이루어야 합니다.
아니요. T71EC EC 모터는 외부 VFD가 필요한 EC 유형 모터입니다. 시스템 통합자는 선호하는 VFD 브랜드를 선택할 수 있으며 하나의 VFD가 여러 T71EC 모터를 구동하도록 구성될 수 있습니다.
예. T71EC EC 모터 장착 치수는 풋 구멍 간격이 112mm이고 샤프트 중심 높이가 71mm인 B3 풋 장착을 포함하여 IEC 71 프레임 표준을 준수합니다. 외부 VFD가 설치된 경우 어댑터 플레이트 없이 IEC 71 프레임 AC 모터를 직접 교체할 수 있습니다.
보증 기간은 국내 주문의 경우 수령일로부터 12개월, 해외 주문의 경우 배송일로부터 18개월입니다. T71EC EC 모터는 CE 및 ETL 인증을 획득했으며 유럽, 북미, 남미 및 호주 시장에 판매됩니다.
