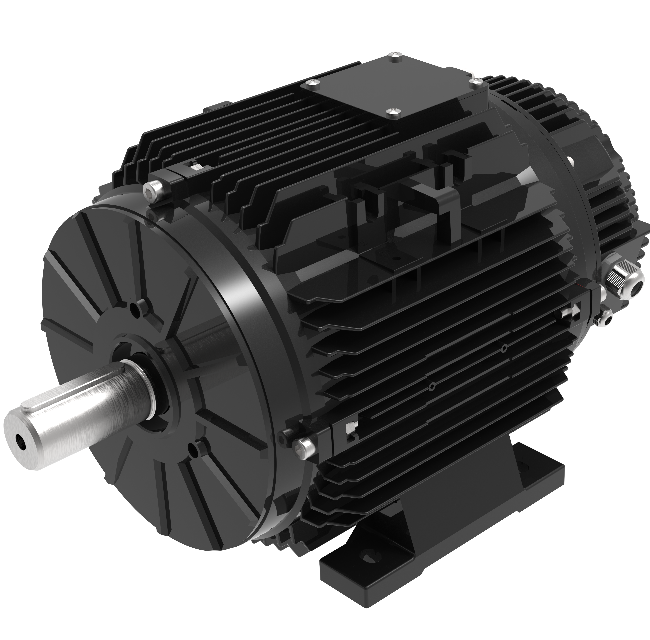

T132ECI 통합 드라이브 EC 모터는 T 시리즈 ECI 라인의 고토크 모델입니다. IEC 132 프레임 영구자석 동기 모터(PMSM)를 모터 하우징 내부에 통합된 가변 주파수 드라이브와 결합하여 외부 드라이브 캐비닛, 차폐 모터 케이블 또는 별도의 드라이브 배선이 필요하지 않습니다. 대표적인 변형은 100~900rpm 정토크 범위에서 35N·m 정격 토크를 제공하고 900rpm에서 3.3kW를 제공하므로 기어박스나 벨트 없이 대구경 팬을 직접 구동할 수 있습니다. IEC 60034-30-1에 따른 IE5 효율성을 충족하고, 드라이브 손실을 포함하여 900rpm에서 88.3%의 피크 시스템 효율성을 기록하며, 360~460V, 50/60Hz, 3상 공급 장치에서 작동합니다.
목 | 값 |
|---|---|
전력 범위 | 1.63~3.54kW(IEC 132 프레임) |
정격 토크(대표 변형) | 35N·m |
정격 출력(대표 변형) | 3.3kW @ 900rpm |
입력 전원 | 360-460V, 50/60Hz, 3상 |
속도 범위 | 100-900rpm |
능률 | 900rpm에서 최대 88.3%(드라이브 손실을 포함한 시스템 총 효율) |
에너지 효율 등급 | IE5(IEC 60034-30-1) |
보호 등급 | IP55-IP66 |
제어 모드 | Modbus RS485, 0-10V, PWM |
보호 기능 | 과전류, 회전자 막힘, 위상 손실, IPM 과열, 역풍 시동 |
주변 온도 | -25°C ~ +40°C |
냉각방식 | TEAO, 최소 공기 속도 3m/s |
설치 | B3 표준; B5 / B14 선택 사항; 탈착식 피트 |
샤프트 연장 | 직경 38mm |
인증/보증 | CE / ETL; 12개월 (해외 18개월) |
T132ECI는 100~900rpm에서 35N·m 정격 토크를 제공하므로 대구경 축 또는 원심 임펠러를 샤프트에 직접 장착할 수 있습니다. 이는 기존 팬 트레인에 사용되는 기어박스나 벨트 드라이브를 제거하고 마모 부품 수를 줄입니다.
900rpm에서 모터는 구동 손실을 포함하여 정격 지점에서 측정한 88.3%의 피크 시스템 총 효율을 기록합니다. 저속, 고부하 듀티는 AC 유도 전동기가 가장 낮은 효율을 보이는 부분입니다. T132ECI는 이 범위에서 IEC 60034-30-1에 따라 IE5로 분류됩니다.
드라이브가 내장된 경우 각 모터에는 하나의 전원과 하나의 제어 케이블이 필요합니다. 0~10V, PWM 및 Modbus RS485 제어를 수용하며 축사 환기 또는 냉장실 공기 순환의 그룹 제어를 위해 여러 모터가 하나의 RS485 버스를 공유할 수 있습니다.
드라이브는 과전류, 회전자 막힘, 위상 손실, IPM 과열 및 역풍 시동 보호 기능을 제공합니다. 브러시리스 로터를 갖춘 정격 S1 연속 사용으로 제한된 예정된 유지 관리로 무인 팬 함대를 지원합니다.
B3 풋 마운팅이 표준입니다. B5 및 B14 플랜지 장착은 선택 사항이며 발은 제거 가능합니다. 치수는 IEC 표준을 따르므로 IEC 132 프레임 AC 모터는 어댑터 플레이트 없이 제자리에서 교체할 수 있습니다. 이 시리즈는 모든 IEC 장착 배열을 지원합니다.

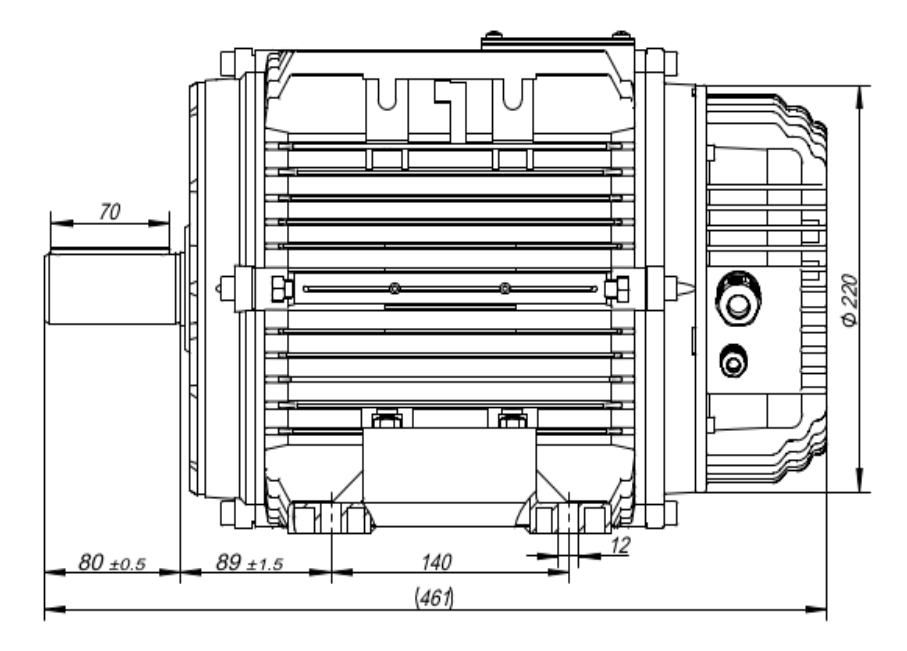

샤프트 연장은 M12 나사산 샤프트 끝이 있는 직경 38mm입니다. 표에는 설치 도면의 외형 및 장착 치수가 나열되어 있습니다. 각 모터에는 1.5m 전원 케이블과 1.5m 제어 케이블이 포함되어 있습니다. 요청 시 2D 및 3D 도면이 제공됩니다.
차원 | 값 |
|---|---|
전체 길이 | 461mm |
프레임 외경 | Ø220mm |
허브 페이스까지 샤프트 연장 | 70mm |
플랜지 면까지 샤프트 연장 | 80±0.5mm |
플랜지 면에서 앞 발 구멍 중심까지 | 89±1.5mm |
발 구멍 간격 | 140mm |
뒤쪽 발 구멍 중앙에서 뒤쪽 발 가장자리까지 | 12mm |
샤프트 중심 높이 | 132mm |
플랜지 장착 구멍 원형 | 216mm |
플랜지 페이스 직경 | 260mm |
T132ECI는 최소 3m/s 공기 속도의 TEAO 냉각을 사용합니다. IP55 보호는 표준이며 IP66으로 업그레이드할 수 있습니다. 표준 주변 온도 범위는 -25°C ~ +40°C이며, 그 범위 밖에서도 맞춤형 모델을 사용할 수 있습니다.
T132ECI는 대형 가축 환기 팬, 냉장 보관 팬, 데이터 센터 냉각, 산업용 팬, 먼지 제거 장비 및 워터 펌프와 같은 높은 토크, 저속 팬 및 펌프 용도로 선택되었습니다. IEC 표준 치수는 IEC 132 프레임 AC 모터 개조도 지원합니다.
전압, 속도, 축 직경, 장착 배열, 제어 방법, 케이블 길이, 커넥터 유형을 맞춤화할 수 있으며 OEM 제조도 가능합니다. 베어링 브랜드를 지정할 수 있으며 -25°C ~ +40°C 범위의 주변 온도에 맞는 맞춤형 모델이 제공됩니다.
예. 드라이브는 모터 하우징에 통합되어 있으므로 외부 VFD, 드라이브 캐비닛 또는 차폐 케이블이 필요하지 않습니다.
대표적인 변형은 100-900rpm 정토크 범위에서 35N·m 정격을 가지며 900rpm에서 3.3kW 정격 출력을 제공합니다.
예. 35N·m 저속 출력은 대구경 임펠러의 직접 결합을 지원하여 팬 트레인에서 기어박스나 벨트를 제거합니다.
이 제품은 360~460V, 50/60Hz, 3상 공급 장치에서 작동합니다.
예. IEC 표준 치수, B3 풋 장착 및 B5/B14 플랜지 옵션을 통해 어댑터 플레이트 없이 제자리 교체가 가능합니다.
CE 및 ETL 인증을 보유하고 있습니다. 보증 기간은 국내 수령일로부터 12개월, 해외 주문의 경우 배송일로부터 18개월입니다.
