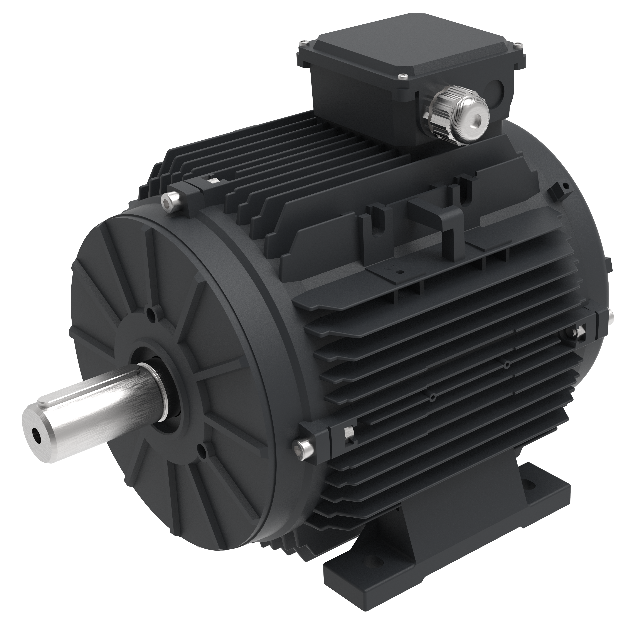

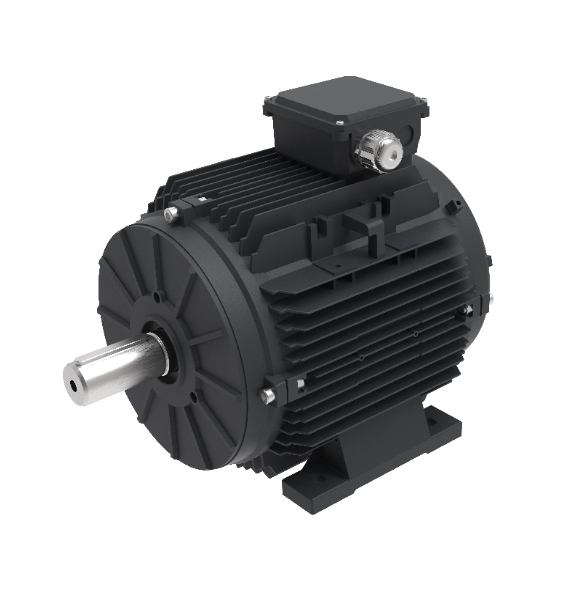

T132 EC 모터는 T 시리즈 EC 라인에서 가장 큰 프레임이며 높은 토크, 저속 작동을 위해 설계되었습니다. 17.4N·m 정격의 1800rpm 장치와 48N·m 정격의 750rpm 장치 등 두 가지 변형이 제공됩니다. 48N·m 변형은 대구경 팬을 직접 구동하여 기존 배열의 기어박스나 벨트 구동기를 제거하고 마모 부품을 줄입니다. EC 모터인 T132는 외부 VFD에 의해 구동되므로 통합업체는 하드웨어를 중앙 집중화하고 여러 모터에서 하나의 드라이브를 공유할 수 있습니다. EC 플랫폼은 IEC 60034-30-1에 따라 모터 전용 효율이 90~96%로 IE5+ 효율에 도달합니다.
목 | 1800rpm 변형 | 750rpm 하이 토크 변형 |
|---|---|---|
모델 | T132ECI17F18C2B35RT1 | T132ECI48X07 |
정격 토크 | 17.4N·m | 48N·m |
정격 출력 | 3.28kW @ 1800rpm | 3.7kW @ 750rpm |
속도 | 최대 1800rpm | 최대 750rpm |
입력 전원 | 360-460V, 50/60Hz, 3상 | 360-460V, 50/60Hz, 3상 |
정격전류 | 5.9A @ 1800rpm | [TBC]; 데이터시트를 참조하세요 |
피크 시스템 총 효율성 | 대략. 90.9%(VFD 손실 포함) | 대략. 89.3% (VFD 손실 포함) |
냉각방식 | IC416 강제 환기 | IC418, 최소 공기 속도 1.5m/s |
설치 | B34(도면당; 모델 코드에 B35R이 포함되어 있음, 확인 예정) | B3 표준; B5 / B14 선택 사항; 탈착식 피트 |
보호 등급 | IP55(IP66으로 업그레이드 가능) | IP55(IP66으로 업그레이드 가능) |
주변 온도 | -25°C ~ +40°C | -25°C ~ +40°C |
750rpm T132 EC 모터 변형은 48N·m를 전달하고 기어박스나 벨트 변속기 없이 대구경 팬 임펠러에 직접 연결되어 유지보수 지점과 기계적 손실을 제거합니다.
EC 플랫폼은 IE5+ 효율성에 도달했으며 모터 전용 효율성은 90~96%입니다. 1800rpm 변형은 VFD 손실을 포함하여 약 90.9%의 측정된 피크 시스템 총 효율을 갖는 반면, 750rpm 변형은 표의 작동 지점에서 약 89.3%를 측정합니다.
VFD 외부를 사용하면 여러 T132 EC 모터가 중앙 집중식 드라이브 하드웨어에서 실행되어 축사 또는 냉장 팬의 그룹 제어를 지원할 수 있습니다. 통합자는 선호하는 드라이브 브랜드를 선택합니다. 우리 팀은 선택을 지원합니다.
T132 EC 모터는 S1 연속 사용 등급을 획득했으며 CE 및 ETL 인증을 받았습니다. 브러시리스 PMSM 설계에는 정류자나 브러시가 없으므로 유사한 응용 분야에서 예정된 유지 관리가 줄어듭니다.
1800rpm 변형은 설치 도면에 따라 B34 플랜지 장착을 사용합니다. 주문 코드에는 B35R 지정이 포함되어 있으며 주문 시 확인해야 합니다. 750rpm 변형은 B5 및 B14 플랜지 옵션과 탈착식 피트가 있는 B3 풋 마운팅을 사용합니다. 이 시리즈는 전체 IEC 배열 세트를 지원합니다.
38mm 샤프트 연장에는 표준 IEC 키홈이 있으며 장착 치수는 IEC 132 프레임 표준을 따릅니다. IEC 132 프레임 AC 모터는 외부 VFD 설치에 따라 어댑터 플레이트 없이 교체할 수 있습니다. 요청 시 2차원 및 3차원 도면이 제공됩니다.
1800rpm 변형은 IC416 강제 환기를 사용합니다. 750rpm 변형은 IC418 냉각을 사용하며 모터 표면에 1.5m/s의 최소 공기 속도가 필요합니다. 설치자는 가장 낮은 작동 속도에서 공기 흐름을 확인해야 합니다.
T132 EC 모터는 대형 가축 환기 팬, 냉장 팬, 데이터 센터 냉각, 산업용 팬, 먼지 제거 장비, 워터 펌프 및 AC 모터 개조에 적용됩니다. 750rpm 변형은 대구경, 저속 직접 구동 팬에 적합합니다. 1800rpm 변형은 표준 속도 팬 및 펌프 작업에 적합합니다.
전압, 속도, 축 직경, 장착, 제어 방법, 케이블 길이 및 커넥터를 사용자 정의할 수 있으며 산업 고객 및 기업 고객에게 OEM 제조가 제공됩니다. EC 플랫폼은 최대 30kW까지 확장됩니다. -25°C ~ +40°C 이외의 주변 온도에서는 맞춤형 모델을 사용할 수 있으며 베어링 브랜드를 지정할 수 있습니다.
아니요. T132 EC 모터에는 외부 VFD가 필요합니다. 중앙 집중식 드라이브는 여러 개의 T132 EC 모터를 실행할 수 있으며 우리 팀은 드라이브 선택을 지원합니다.
750rpm T132 EC 모터의 정격 정격은 48N·m이며 대구경 임펠러를 직접 구동하므로 토크 및 속도 요구 사항이 사양 표와 일치할 때 기어박스 또는 벨트 구동기를 제거할 수 있습니다.
1800rpm 변형의 정격은 17.4N·m 및 IC416 냉각 사용 시 3.28kW입니다. 750rpm 변형은 최소 1.5m/s의 공기 속도가 필요한 IC418 냉각을 통해 정격 48N·m 및 3.7kW입니다.
T132 EC 모터는 CE 및 ETL 인증을 획득했으며 S1 연속 사용 등급을 받았습니다. 보증 기간은 국내 주문의 경우 수령일로부터 12개월, 해외 주문의 경우 배송일로부터 18개월입니다.
