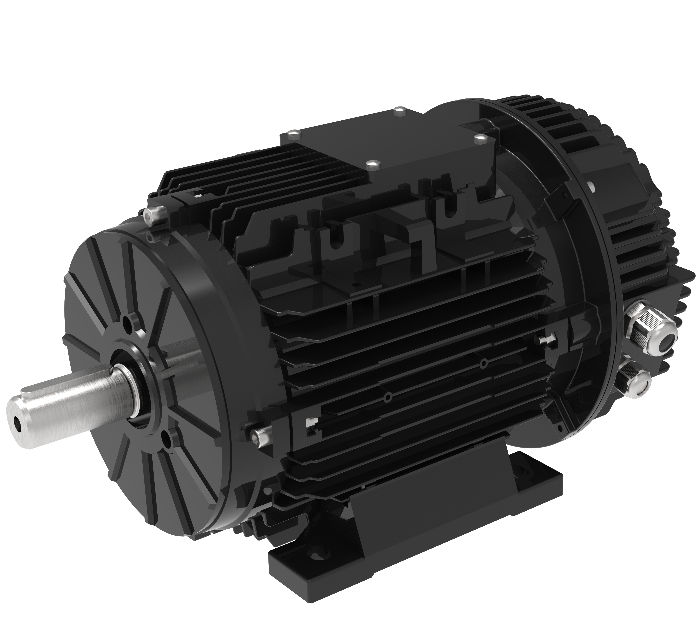

모터 내부에 드라이브가 배치된 T100ECI 통합 VFD 모터에는 외부 VFD, 드라이브 캐비닛 또는 차폐 케이블이 필요하지 않습니다. 하나의 케이블 세트로 전원과 제어를 연결하여 패널 공간을 줄이고 시운전 단계를 단축합니다. 내부 로터 PMSM 설계는 네오디뮴 철 붕소 또는 페라이트 자석, 600~3000rpm 이상의 일정한 토크 조절, IEC 60034-30-1에 따른 EU IE5 효율성(중국 클래스 1에 해당)을 제공합니다. ECI 플랫폼은 최대 5kW에 도달합니다.
목 | 값 |
|---|---|
전력 범위 | 0.63~3.58kW(IEC 100 프레임) |
정격 토크(대표 변형) | 10N·m |
정격 출력(대표 변형) | 3.14kW @ 3000rpm |
입력 전원 | 360-460V, 50/60Hz, 3상 |
속도 범위 | 600-3000rpm |
능률 | 3000rpm에서 최대 91.9%(VFD 손실을 포함한 시스템 총 효율) |
에너지 효율 등급 | IE5(IEC 60034-30-1) |
보호 등급 | IP55-IP66 |
제어 모드 | Modbus RS485, 0-10V, PWM |
보호 기능 | 과전류, 회전자 막힘, 위상 손실, IPM 과열, 역풍 시동 |
주변 온도 | -25°C ~ +40°C |
설치 | B3, B14, B5; 탈착식 발; 모든 IEC 표준 장착 유형 지원 |
샤프트 연장 | 직경 28mm, 샤프트 길이 60mm |
인증/보증 | CE / ETL; 국내 12개월 (해외 18개월) |
T100ECI 통합 VFD 모터는 외부 드라이브, 캐비닛, 차폐 케이블 및 별도 배선을 제거합니다. 케이블 연결 후에 실행되므로 다중 팬 프로젝트에서 드라이브 패널 비용과 배선 지점이 줄어듭니다.
3000rpm에서 T100ECI ECI 모터는 VFD 손실을 포함하여 최대 91.9%의 측정된 시스템 총 효율에 도달합니다. 이는 모터 단독 수치가 아닌 완전한 모터 및 드라이브 성능입니다. 이는 IEC 60034-30-1에 따라 IE5로 분류되며, 제조업체 비교에 따르면 동일한 팬 및 펌프 작업에서 IE2/IE3 AC 모터보다 15-20% 적은 에너지를 사용합니다.
T100ECI 통합 드라이브 모터는 EC 팬 컨트롤러 및 건물 관리 시스템을 위해 0-10V, PWM 및 Modbus RS485를 수용합니다. 축사 또는 데이터 센터의 그룹 제어를 위해 여러 개의 T100ECI 통합 VFD 모터가 하나의 RS485 버스에 캐스케이드됩니다.
T100ECI ECI 모터를 보호하는 5가지 기능은 과전류, 회전자 막힘, 위상 손실, IPM 과열, 역풍 시동입니다. 브러시리스 설계에는 착용 가능한 정류자 부품이 없으며 강제 환기 기능이 있는 S1 듀티는 중단 없는 작동을 지원합니다.
T100ECI 통합 VFD 모터는 탈착식 피트가 있는 B3 피트, B14 페이스 또는 B5 플랜지 장착을 제공합니다. T 시리즈는 모든 IEC 장착 유형(B3, B30, B14, B5, B34, B35, B14B, B5R)을 지원하며 IEC 100 치수는 어댑터 플레이트 없이 AC 모터 교체를 허용합니다.
샤프트 확장은 직경 28mm, IEC 키홈 포함 길이 60mm입니다. 도면에는 키 길이 50mm, 전체 길이 약 390mm, 후면 직경 Ø220mm가 나와 있습니다.
차원 | 값 |
|---|---|
키 길이(상부 샤프트 설명선) | 50 mm |
샤프트 연장 길이 | 60±0.36mm |
앞부분 | 63±1.5mm |
장착 기준선 사이의 중앙 섹션 | 140mm |
뒷부분 | 12mm |
전체 길이(참고 치수) | (390)mm |
후방 외경 | Ø220mm |
값은 밀리미터 단위입니다. 괄호 안의 수치는 참고 치수입니다. 설치하기 전에 인증된 2D/3D 도면을 확인하십시오.
각 T100ECI 통합 드라이브 모터에는 1.5m 전원 및 1.5m 제어 케이블, IP55 보호(IP66으로 업그레이드 가능) 및 -25°C ~ +40°C 작동이 포함됩니다. 요청 시 맞춤형 모델과 2D/3D 도면이 제공됩니다.
T100ECI 통합 VFD 모터는 가축 환기 팬, 실내 및 실외 중앙 에어컨 팬, 캐비닛 냉각, 냉장 보관 팬, 데이터 센터 냉각, 산업용 팬, 워터 펌프, 먼지 제거 장비 및 AC 모터 에너지 절약 개조 등 지속적인 팬 및 펌프 부하를 위해 제작되었습니다.
T100ECI ECI 모터에서는 전압, 속도, 샤프트 직경, 장착, 제어 모드, 케이블 길이, 커넥터 및 베어링 브랜드를 맞춤 설정할 수 있으며 장비 브랜드에 대한 OEM 제조가 표준입니다. 산업 고객은 관세점 데이터를 사전 판매 팀에 보낼 수 있습니다. 맞춤형 T100ECI 통합 VFD 모터는 -25°C ~ +40°C 외부의 주변 환경을 커버합니다.
아니요. T100ECI ECI 모터는 하우징 내부에 드라이브를 통합합니다. 외부 드라이브나 차폐 케이블 없이 전원 및 제어 케이블만 모터에 연결됩니다.
대표적인 IEC 100 프레임 변형은 360~460V, 50/60Hz, 3상 입력에서 실행되고 0.63~3.58kW를 포괄하며 600~3000rpm 이상을 조절합니다. 다른 전압은 사용자 정의할 수 있습니다.
예. T100ECI 통합 드라이브 모터는 0~10V, PWM 및 Modbus RS485를 지원하며, 여러 T100ECI ECI 모터는 건물 관리 시스템 또는 팬 컨트롤러를 통해 하나의 RS485 버스에 캐스케이드됩니다.
T100ECI 통합 VFD 모터는 유럽, 북미, 남미 및 호주 전역에서 국내 수령일로부터 12개월, 해외 주문의 경우 배송일로부터 18개월이라는 CE 및 ETL 인증을 받았습니다.
