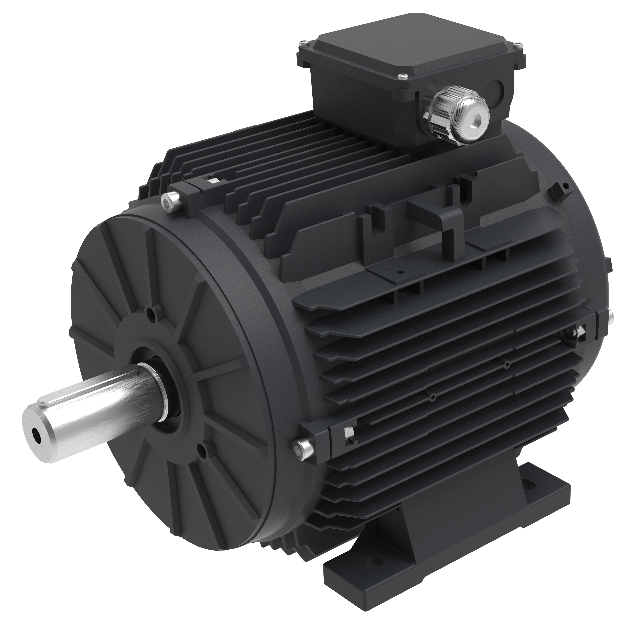

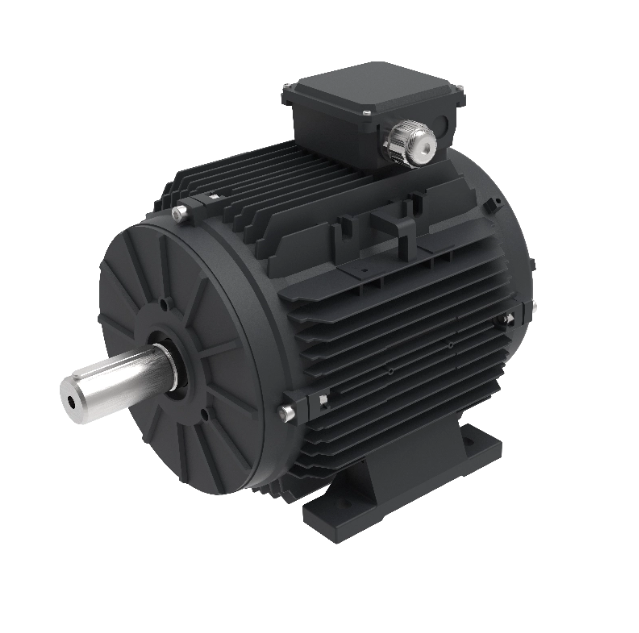

T100 EC 모터는 가변 속도 환기 및 유체 취급 장비를 위한 IEC 100 프레임 EC 유형 영구 자석 동기 모터입니다. VFD는 모터 외부에 있기 때문에 통합자는 선호하는 드라이브 브랜드를 선택하고 드라이브를 제어 캐비닛에 중앙 집중화하며 하나의 드라이브에서 여러 T100 EC 모터를 실행할 수 있습니다. 모터 측에는 전자 부품 수가 적어 까다로운 설치 환경에 적합합니다. 두 가지 입력 변형을 사용할 수 있습니다. 3상 전원이 없는 사이트의 경우 단상 200~277V, 더 높은 출력의 경우 3상 360~460V입니다. EC 플랫폼은 IEC 60034-30-1에 따라 모터 전용 효율이 90~96%로 IE5+ 효율에 도달합니다.
목 | 230V 단상 변형 | 400V 3상 변형 |
|---|---|---|
모델 | T100ECI10F18C2B34S1 | T100ECI12F30C2B34T1 |
정격 토크 | 10N·m | 11.3N·m |
정격 출력 | 1.88kW @ 1800rpm | 3.79kW @ 3200rpm |
속도 범위 | 600-1800rpm | 600-3200rpm |
입력 전원 | 200-277V, 50/60Hz, 단상 | 360-460V, 50/60Hz, 3상 |
정격전류 | 12.5A @ 1800rpm | 7.8A @ 3200rpm |
피크 시스템 총 효율성 | 대략. 90%(VFD 손실 포함) | 대략. 89.5%(VFD 손실 포함) |
냉각방식 | IC416 강제 환기 | IC416 강제 환기 |
설치 | B34 플랜지 | B34 플랜지 |
보호 등급 | IP55(IP66으로 업그레이드 가능) | IP55(IP66으로 업그레이드 가능) |
주변 온도 | -25°C ~ +40°C | -25°C ~ +40°C |
T100 EC 모터는 통합 드라이브가 아닌 외부 VFD를 사용합니다. 하나의 중앙 드라이브는 여러 개의 T100 EC 모터를 공급할 수 있으며 통합자는 선택한 드라이브 브랜드 및 캐비닛 레이아웃을 표준화할 수 있습니다. 드라이브 선택 지원은 사전 판매 기술 팀을 통해 제공됩니다.
T100 EC 모터가 구축된 EC 플랫폼은 IE5+ 효율에 도달하며 모터 전용 효율은 90~96%입니다. VFD 손실을 포함하여 측정된 최대 시스템 총 효율은 사양 표의 작동 지점에서 단상 변형의 경우 약 90%, 3상 변형의 경우 89.5%입니다.
EC 플랫폼은 시리즈 전반에 걸쳐 100~1800rpm의 스타(Y)와 300~3600rpm의 델타라는 두 가지 연결 기반 속도 대역을 지원합니다. 제공된 변형은 표의 범위 내에서 작동하며 단상 장치의 경우 600~1800rpm, 3상 장치의 경우 600~3200rpm으로 저속 고토크 및 고속 팬 작업을 모두 처리합니다.
장착 치수는 IEC 100 프레임 표준을 따르며 28mm 샤프트는 표준 IEC 키홈을 사용합니다. 기존 IEC 100 프레임 AC 모터는 외부 VFD가 설치된 경우 어댑터 플레이트 없이 교체할 수 있습니다.
현재 T100 EC 모터 변형은 B34 플랜지 장착을 사용합니다. 더 넓은 시리즈는 B3, B30, B14, B5, B34, B35, B14B 및 B5R을 지원하며 발 장착형 변형의 발은 제거 가능합니다. 주문 시 배열을 확인하세요.
28mm 샤프트 연장에는 표준 IEC 키 홈이 있습니다. 임펠러 간격 및 플랜지 맞춤 확인을 위해 요청 시 2차원 및 3차원 설치 도면을 이용할 수 있습니다.
T100 EC 모터는 IC416 강제 환기를 사용하며 전체 속도 범위에서 자체 환기가 되지 않습니다. 설치자는 최저 작동 속도에서 모터 위의 공기 흐름을 확인해야 합니다.
T100 EC 모터는 중앙 에어컨 팬, 가축 환기, 냉장 팬, 데이터 센터 냉각, 산업용 팬, 워터 펌프, 먼지 제거 장비 및 AC 모터 개조에 사용됩니다. 단상 변형은 3상 전원이 없는 사이트에 적합합니다. 3상 변형은 더 높은 전력 작업에 적합합니다.
전압, 속도, 샤프트 직경, 장착, 제어 방법, 케이블 길이 및 커넥터를 사용자 정의할 수 있으며 OEM 제조는 산업 고객 및 기업 고객에게 제공됩니다. EC 플랫폼은 최대 30kW까지 확장됩니다. -25°C ~ +40°C 이외의 주변 온도에서는 맞춤형 모델을 사용할 수 있으며 베어링 브랜드를 지정할 수 있습니다.
아니요. T100 EC 모터는 EC 유형 PMSM이며 외부 VFD와 쌍을 이루어야 합니다. 하나의 드라이브로 여러 개의 T100 EC 모터를 실행할 수 있습니다. 드라이브 크기 조정은 당사 기술팀에 문의하세요.
단상 변형은 200~277V에서 실행되고 1,800rpm에서 1.88kW를 제공하는 반면, 3상 변형은 360~460V에서 실행되고 3,200rpm에서 3.79kW를 제공합니다. 전체 값은 사양 표에 표시됩니다.
예. 장착 치수와 28mm 키 샤프트는 IEC 100 프레임 표준을 따르므로 어댑터 플레이트가 필요하지 않습니다. 외부 VFD 및 해당 제어 배선을 추가해야 합니다.
T100 EC 모터는 CE 및 ETL 인증을 받았습니다. 보증 기간은 국내 주문의 경우 수령일로부터 12개월, 해외 주문의 경우 배송일로부터 18개월입니다.
