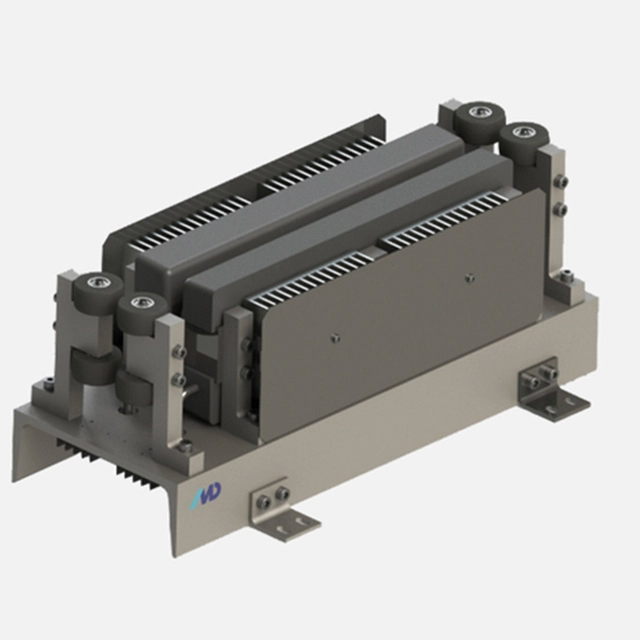

회전-선형 기계 시스템에서 직접 구동 하드웨어로 전환하면 자동화 기능이 근본적으로 변화됩니다. 이러한 전환은 또한 엔지니어링 부담을 정밀한 열 및 페이로드 매칭으로 크게 전환합니다. 팀은 전통적인 모션 디자인 습관을 완전히 재고해야 합니다. 현대 자동화에서는 지속적으로 서브미크론 포지셔닝과 점점 더 높은 처리량이 요구됩니다. 이러한 엄격한 요구 사항으로 인해 엔지니어는 기본적인 최고 속도 요구 사항 이상으로 선형 시스템을 평가해야 합니다.
단순한 피크 지표를 평가하면 중요한 통합 문제가 모호해지는 경우가 많습니다. 이 가이드에서는 특정 성능 요소, 구현 현실 및 기술적 장단점을 철저하게 분석합니다. 까다로운 작업에 적합한 장비를 지정하려면 이러한 변수를 탐색해야 합니다. 이러한 시스템을 효과적으로 평가하는 방법을 알려 드리겠습니다. 이러한 솔루션을 위험도가 높은 환경에 성공적으로 통합하는 방법을 배우게 됩니다.
엄격한 성공 기준을 먼저 정의하지 않으면 모션 시스템을 제대로 선택할 수 없습니다. 엔지니어는 기본 애플리케이션 매핑을 건너뛰기 때문에 실패하는 경우가 많습니다. 공급업체 카탈로그를 검토하기 전에 기계적 목표를 명확하게 이해해야 합니다. 이러한 매개변수를 조기에 정의하면 나중에 비용이 많이 드는 재설계를 방지할 수 있습니다.
프로젝트에 대한 구체적인 기준을 설정해야 합니다. 레거시 시스템 교체와 신규 정밀 스테이지 설계를 명확하게 구분하세요. 기존 볼 스크류 또는 공압 실린더를 업그레이드하면 고유한 기계적 제약이 발생합니다. 엄격한 공간 제한이 있습니다. 기존 장착 템플릿이 있을 수 있습니다. Greenfield 프로젝트는 구조적 자유를 제공합니다. 높은 동적 하중을 처리하도록 특별히 기계 프레임을 설계할 수 있습니다. 이러한 자유로움을 통해 다이렉트 드라이브 기술을 최대한 활용할 수 있습니다.
다음으로 주요 제한 변수를 식별해야 합니다. 모든 애플리케이션은 뚜렷한 물리적 경계를 넘어섭니다. 이 경계를 식별하면 하드웨어 선택 범위가 즉시 좁아집니다. 다음과 같은 일반적인 제약 조건을 고려하세요.
선형 모터를 선택하려면 이러한 경쟁 우선순위의 균형을 맞춰야 합니다. 모든 변수를 동시에 최적화할 수는 없습니다. 귀하의 기계에 가장 중요한 단일 성능 지표를 정확히 찾아내십시오. 이 주요 목표를 중심으로 전체 모션 스테이지를 최적화하십시오.
기존 액추에이터와 직접 구동 시스템 간의 기계적 차이점을 이해하는 것이 필수적입니다. 기존 시스템은 회전 운동을 선형 운동으로 변환하기 위해 기계적 연결에 의존합니다. 벨트는 시간이 지나면 늘어납니다. 기어는 백래시를 발생시킵니다. 볼스크류는 마찰마모로 인해 어려움을 겪습니다. 직접 구동 설정은 이러한 중간 기계 구성 요소를 완전히 제거합니다. 모터는 페이로드에 직접 연결됩니다. 이러한 직접 연결은 기계적 백래시가 전혀 발생하지 않습니다. 더 높은 동적 강성을 얻게 됩니다. 또한 장기적으로 기계적 마모가 크게 감소합니다.

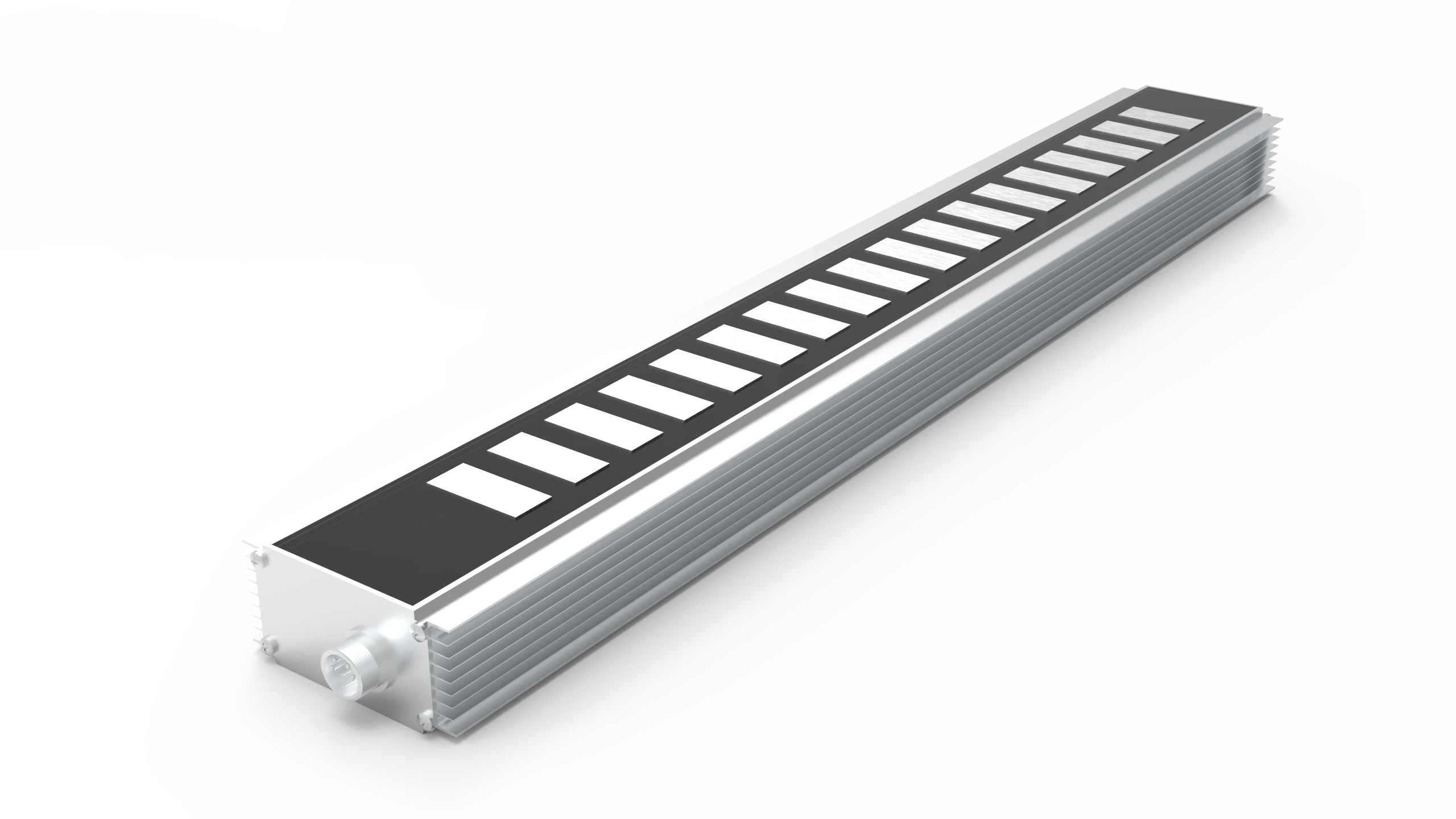

영구 자석 선형 모터를 평가할 때는 철심형 설계와 비철형 설계 중에서 선택해야 합니다. 각 아키텍처는 완전히 다른 운영 프로필을 제공합니다. Ironcore 디자인은 강철 라미네이션을 감싼 코일을 특징으로 합니다. 이 구조는 매우 높은 연속력을 제공합니다. 또한 뛰어난 열 방출 기능을 제공합니다. 그러나 철심은 코깅력을 발생시킵니다. 또한 코일과 자석 트랙 사이에 막대한 자기 인력이 생성됩니다. Ironcore 디자인은 중장비 장비에 가장 적합합니다.
Ironless 또는 U-채널 설계는 다르게 작동합니다. 제조업체는 코일을 에폭시 수지에 내장합니다. 그들은 두 개의 반대 자석 트랙 사이에 이 어셈블리를 배치합니다. 이 구성은 코깅을 완전히 제거합니다. 자기 인력이 전혀 발생하지 않습니다. 질량이 가벼워 매우 부드러운 움직임이 가능합니다. 그러나 무철식 설계는 더 낮은 힘 밀도를 제공합니다. 또한 Ironcore 장치에 비해 열 방출이 좋지 않습니다. 매우 부드럽고 고속의 마이크로 위치 지정 작업에 탁월합니다.
| 특징 | Ironcore 설계 | Ironless(U-채널) 설계 | 기존 볼 스크류 |
|---|---|---|---|
| 지속적인 힘 | 매우 높음 | 보통의 | 매우 높음 |
| 코깅 효과 | 현재(보상 필요) | 영 | 없음 |
| 자기 매력 | 높은 하향 당김 | 영 | 해당 없음 |
| 열 방출 | 우수(철심 사용) | 불량(에폭시로 절연된 코일) | 좋은 |
| 최고의 응용 프로그램 | 무거운 탑재량 가공 | 고속 마이크로 포지셔닝 | 높은 수직 추력 |
보편적으로 기존 액추에이터를 포기해서는 안 됩니다. 때로는 대안을 고수하는 것이 엔지니어링 측면에서 더 합리적일 때도 있습니다. 서보 구동 볼 스크류는 복잡한 평형 장치 없이도 높은 수직 하중을 효과적으로 처리합니다. 귀하의 응용 분야가 무거운 질량을 Z축으로 엄격하게 이동시키는 경우 볼 스크류는 종종 더 안전한 안전 장치 메커니즘을 제공합니다. 예산 제약으로 인해 덜 까다로운 모션 프로필을 위해 기존 액추에이터를 선택하게 될 수도 있습니다.
엔지니어는 평가 단계에서 특정 성능 요소를 깊이 조사해야 합니다. 원시 사양은 복잡한 애플리케이션 현실을 숨기는 경우가 많습니다. 안정적인 작동을 보장하려면 이 다섯 가지 영역을 면밀히 조사해야 합니다.
많은 엔지니어가 초기 규모 조정 과정에서 일반적인 마케팅 함정에 빠지게 됩니다. 이들은 최대 힘 등급만을 기준으로 하드웨어를 선택합니다. 이 실수는 기계 신뢰성을 빠르게 손상시킵니다. 피크 힘은 코일이 생성할 수 있는 절대 최대 출력을 나타냅니다. 그러나 시스템은 일반적으로 이 출력을 단 몇 초 동안만 유지할 수 있습니다. 최대 전력으로 너무 오랫동안 작동하면 열 제한이 빠르게 위반됩니다. 코일이 과열되어 고장납니다.
평가해야 할 실제 측정 기준은 지속적인 힘입니다. 애플리케이션의 RMS(Root Mean Square) 힘 요구 사항을 정확하게 매핑해야 합니다. 이 RMS 값을 연속 하중 정격과 비교하십시오. RMS 힘이 연속 열 한계 아래로 안전하게 유지되는지 확인하십시오. 이러한 관행은 지속적인 생산 교대에도 시스템이 안정적으로 작동하도록 보장합니다.
시스템 수준 종속성은 실제 기계 정밀도를 결정합니다. 직접 구동 하드웨어는 본질적으로 정밀하지만 독립적으로 작동하지는 않습니다. 시스템의 정확성은 선형 인코더만큼만 정확합니다. 또한 기계적 베어링의 강성으로 인해 제한됩니다. 하중이 가해지면 가이드 레일이 휘어지면 정밀도가 사라집니다.
자동화 성공을 위해서는 해상도 일치가 여전히 중요합니다. 선택한 피드백 루프가 페이로드의 위치 지정 요구 사항과 일치하는지 확인해야 합니다. 광학 인코더는 반도체 장비에 탁월한 나노미터 정밀도를 제공합니다. 자기 인코더는 더러운 산업 환경에 대해 견고한 신뢰성을 제공합니다. 귀하의 환경 및 정확성 요구 사항에 완벽하게 부합하는 피드백 메커니즘을 선택하십시오.
동적 성능은 처리량 제한을 정의합니다. 이동 질량 효율을 주의 깊게 평가해야 합니다. 특정 탑재량에 대한 움직이는 질량(Forcer)의 비율을 계산합니다. 이동 질량이 낮을수록 가속도가 상당히 높아집니다. 또한 이동이 끝날 때 훨씬 빠른 정착 시간을 보장합니다. 정착 시간이 빨라지면 전체 사이클 시간이 직접 단축됩니다.
속도 리플에도 동일한 관심을 기울일 가치가 있습니다. 미세한 변동 없이 일정한 속도를 유지할 수 있는 능력을 평가해야 합니다. 이러한 변동은 민감한 프로세스를 심각하게 방해합니다. 접착제 디스펜싱, 웨이퍼 스캔 또는 인쇄 재료에는 완벽한 속도 제어가 필요합니다. 비철 설계는 일반적으로 속도 리플이 0에 가깝게 유지되어야 할 때 가장 잘 작동합니다.
열 발생은 구현에 있어서 주요한 과제를 제시합니다. 설계 단계 초기에 열 현실에 직면해야 합니다. 회전 시스템에서 모터는 일반적으로 페이로드에서 멀리 떨어져 있습니다. 열은 민감한 물질에 도달하기 전에 소멸됩니다. 직접 구동 구성에서는 코일이 페이로드 바로 옆에 위치하는 경우가 많습니다. 열은 툴링으로 빠르게 전달됩니다.
듀티 사이클에 따라 다양한 냉각 전략을 평가해야 합니다. 수동 냉각은 전적으로 주변 대류에 의존합니다. 낮은 듀티 사이클 작업에 적합합니다. 처리량이 많은 기계에는 능동 냉각이 필요합니다. 코일 위에 강제 공기가 필요할 수도 있습니다. 일부 극단적인 응용 분야에는 Forcer 블록에 직접 통합된 액체 냉각 채널이 필요합니다. 구조 설계를 마무리하기 전에 열 전략을 계획하십시오.
공간 제약으로 인해 많은 자동화 아키텍처가 결정됩니다. 폼 팩터 옵션을 엄격하게 평가해야 합니다. 소형화는 현대적인 실험실 자동화 및 의료 기기 설계를 주도합니다. 컴팩트한 마이크로 선형 액추에이터를 사용하면 믿을 수 없을 정도로 제한된 공간에 복잡한 모션을 패키지화할 수 있습니다.
모듈성은 엔지니어링 일정에도 영향을 미칩니다. 제조업체가 완전히 통합된 단계를 제공하는지 평가합니다. 이 스테이지는 코일, 베어링 및 인코더를 사전 정렬된 하나의 장치로 결합합니다. 이 접근 방식은 엄청난 엔지니어링 시간을 절약해 줍니다. 또는 원시 부품을 구매하려면 맞춤형 가공과 정밀한 정렬이 필요합니다. 구성요소와 통합 단계 중에서 선택하기 전에 내부 엔지니어링 역량을 평가하십시오.
핵심 하드웨어를 지정하면 엔지니어링 퍼즐의 절반만 해결됩니다. 숨겨진 구현 위험으로 인해 유망한 자동화 프로젝트가 실패하는 경우가 많습니다. 비용이 많이 드는 기계 오류를 방지하려면 이러한 통합 현실을 예상해야 합니다.
케이블 트랙 오류는 가장 일반적인 오류 지점을 나타냅니다. 고속 반복 동작은 본질적으로 움직이는 케이블에 스트레스를 줍니다. 표준 와이어는 지속적으로 구부러지면 끊어집니다. 정격 고연성 케이블을 지정해야 합니다. 또한 엄격한 굴곡 반경 지침을 준수하여 케이블 트랙을 설계해야 합니다. 굽힘 반경이 빡빡하면 케이블이 빠르게 파손됩니다. 초기 CAD 단계에서 케이블 루프를 위한 충분한 물리적 공간을 할당합니다.
자기 인력은 엄청난 구조적 문제를 야기합니다. 이 문제는 Ironcore 설계에만 적용됩니다. 코일 블록과 자석 트랙 사이에서 극단적인 하향 당김이 발생합니다. 이 보이지 않는 힘은 전원이 꺼진 상태에서도 지속적으로 작용합니다. 이 당김에 대응하려면 상당히 큰 선형 가이드 베어링을 지정해야 합니다. 표준 베어링은 이러한 숨겨진 하중으로 인해 조기에 마모됩니다.
환경적 취약성은 사전 예방적인 완화가 필요합니다. 노출된 자기 트랙은 자석이 철가루를 끌어당기는 것처럼 철 파편을 끌어당깁니다. 금속 가공 시설에서는 이 잔해물이 빠르게 쌓입니다. 잔해는 치명적인 바인딩과 단락을 유발합니다. 이러한 현실을 조기에 해결하십시오. 보호용 벨로우즈를 기계 설계에 통합하십시오. 트랙을 보호하려면 하드 커버를 사용하십시오. 심하게 더러운 환경에서는 기계 장치를 완전히 밀봉하기 위해 IP 등급 밀폐형 액추에이터를 지정하십시오.
마지막으로 튜닝과 컨트롤러 호환성이 역동적인 성공을 좌우합니다. 고성능 직접 구동 메커니즘에는 고급 서보 드라이브가 필요합니다. 기계적 감쇠가 부족하면 공진이 시스템을 쉽게 불안정하게 만들 수 있습니다. 고주파수 제어 루프를 갖춘 드라이브가 필요합니다. 고해상도 인코더 데이터를 즉시 처리해야 합니다. 하드웨어 구매를 마무리하기 전에 컨트롤러 호환성을 확인하십시오.
이론적 평가에서 실제 구성 요소 선택으로 전환하려면 구조화된 접근 방식이 필요합니다. 엄격한 논리 경로를 따라 하드웨어 공급업체를 자신있게 최종 후보로 선정하세요.
선택 범위를 좁힌 후에는 실행 가능한 다음 단계를 수행해야 합니다. 표준 데이터시트 지표에 전적으로 의존하지 마십시오. 최종 후보 공급업체에게 경험적 테스트 데이터를 요청하세요. 즉시 CAD 모델을 요청하세요. 이러한 모델을 어셈블리로 가져와 구조적 적합성을 확인하세요. 구매 주문을 발행하기 전에 공급업체 애플리케이션 엔지니어를 통해 베어링 수명 계산을 검증하십시오.
고급 모션 시스템을 성공적으로 통합하려면 부지런한 엔지니어링이 필요합니다. 화려한 최고 속도 주장보다 지속적인 힘 일치를 우선시해야 합니다. 페이로드 손상과 코일 고장을 방지하려면 강력한 열 전략이 필요합니다. 인코더 통합은 궁극적인 시스템 정밀도를 결정합니다. 이러한 요소는 원시 속도 사양보다 훨씬 더 중요합니다.
올바르게 지정되면 직접 구동 기술은 기본 구성 요소 상태를 초월합니다. 이는 자동화 시스템의 결정적인 경쟁 우위가 됩니다. 부드러운 모션, 백래시 제로, 무한한 기계 수명으로 기계 성능이 완전히 향상됩니다. 이러한 평가 단계를 엄격하게 따르십시오. 신뢰성이 높은 차세대 자동화 장비를 구축하게 됩니다.
A: 먼저 가속, 등속, 감속 단계를 포함한 정확한 모션 프로필을 계산해야 합니다. 총 이동 질량을 결정하십시오. 이 매개변수를 사용하여 최고 힘과 연속 힘을 계산합니다. 마지막으로 안전한 작동을 보장하기 위해 모터의 연속 열 제한에 대해 필요한 RMS 힘을 매핑합니다.
A: Ironcore 모델은 강철 적층을 사용하여 높은 연속력과 탁월한 냉각 기능을 제공하지만 코깅과 강한 자기 인력이 발생합니다. Ironless 모델은 코일을 에폭시로 둘러쌉니다. 매우 부드러운 모션, 코깅 제로, 낮은 질량을 제공하지만 더 낮은 힘과 낮은 열 발산을 제공합니다.
A: 예, 고급 서보 드라이브가 필요합니다. 직접 구동 시스템에는 기계적 감쇠가 없기 때문에 공진이 발생하기 쉽습니다. 드라이브에는 고대역폭 정류 루프가 있어야 합니다. 또한 안정적인 제어를 유지하려면 고해상도 리니어 엔코더의 고주파 신호를 즉시 처리해야 합니다.
A: 직접 구동 시스템은 비접촉 자기 추진력을 사용하기 때문에 거의 무한한 수명을 제공합니다. 기계적 마모를 완전히 제거합니다. 시스템의 수명은 주로 선형 가이드 베어링과 이동 케이블 관리 트랙과 같은 보조 구성 요소에 의해 엄격하게 결정됩니다.
