현대 엔지니어링은 전통적인 기계식 변속기에서 빠르게 변화하고 있습니다. 볼 스크류와 벨트에 의존하는 회전 모터는 직접 구동 모션 제어를 위한 길을 만들고 있습니다. 이러한 전환은 반도체 제조 및 자동 광학 검사와 같은 고속, 고정밀 분야에 필수적입니다.
기계적 연결은 본질적으로 시간이 지남에 따라 백래시, 마찰 및 마모를 유발합니다. 이러한 물리적 제한으로 인해 위치 정확도가 저하되고 시스템 수명이 제한됩니다. 엔지니어는 기존 액추에이터를 더 높은 처리량 한계로 밀어붙일 때 끊임없는 장애물에 직면합니다.
우리는 어떻게 해결하는지 살펴봅니다 . 영구 자석 선형 모터가 이러한 중요한 문제를 기본 물리학을 발견하고, 철심 설계와 비철심 설계를 비교하고, 주요 구현 전략을 배우게 됩니다. 직접 구동 기술을 익히고 다음 정밀 자동화 프로젝트를 최적화하십시오.
직접 구동 시스템을 이해하려면 표준 회전 모터를 얇게 펴서 펼쳐 놓은 모습을 시각화해야 합니다. 회전력을 직접적인 선형 추력으로 변환합니다. 이러한 아키텍처 변화는 기계가 모션을 처리하는 방식을 완전히 변화시킵니다. 물리적 변환을 세 가지 주요 구성 요소로 나눌 수 있습니다.
모터 자체는 원시 추력만 제공합니다. 완전한 기능 시스템에는 외부 피드백 및 안내 구성 요소가 필요합니다. 지속적인 위치 피드백을 제공하려면 고해상도 선형 인코더를 통합해야 합니다. 또한 이 시스템에는 견고한 선형 가이드 레일이 필요합니다. 이 레일은 구조적 탑재량을 지지하고 정확한 에어 갭을 유지합니다.
직접 선형 운동은 기본적인 전자기 원리에 의존합니다. 우리는 종종 로렌츠 힘의 법칙을 사용하여 이러한 상호 작용을 설명합니다. 자기장 내에 있는 도체에 전류를 가하면 물리적 힘이 생성됩니다.
서보 드라이브가 다상 교류(AC)를 공급하면 프로세스가 시작됩니다. 이 전류는 포서의 코일로 들어갑니다. AC는 동적 이동 자기장을 생성합니다. 새로 생성된 자기장은 영구 자석 트랙에 의해 생성된 고정 자속과 직접 상호 작용합니다. 인력과 반발력의 결과적인 조합은 직접적인 선형 추력을 생성합니다. Forcer는 트랙을 따라 부드럽게 미끄러집니다.
동기식 작업은 이 프로세스의 성공을 결정합니다. 이 시스템은 정확한 정류에 의존합니다. 정류는 코일 전류를 자석의 물리적 위치와 정확하게 정렬하는 것을 의미합니다. 서보 드라이브와 리니어 엔코더는 함께 작동하여 이러한 동기화를 관리합니다. 그들은 전류를 지속적으로 모니터링하고 조정합니다. 이 지속적인 피드백 루프는 부드럽고 중단 없는 동작을 보장합니다.
이 직접 전자기 결합은 놀라운 성능 결과를 제공합니다. 기계적 컴플라이언스를 완전히 제거합니다. 기계적 컴플라이언스는 벨트와 긴 볼 스크류에서 발견되는 자연스러운 탄성을 의미합니다. 이러한 탄력성이 없으면 시스템은 즉각적으로 반응합니다. 엔지니어들은 일상적으로 10G를 초과하는 극한의 가속도를 달성합니다. 또한 직접 구동 시스템은 매우 빠른 정착 시간을 제공합니다. 페이로드는 목표 위치에 도달하고 거의 즉시 안정화됩니다.
올바른 모터 토폴로지를 선택하는 것은 중요한 결정 단계입니다. 엔지니어는 특정 응용 분야 요구 사항에 맞게 모터 아키텍처를 신중하게 조정해야 합니다. 잘못된 유형을 선택하면 기계 성능이 심각하게 제한될 수 있습니다.

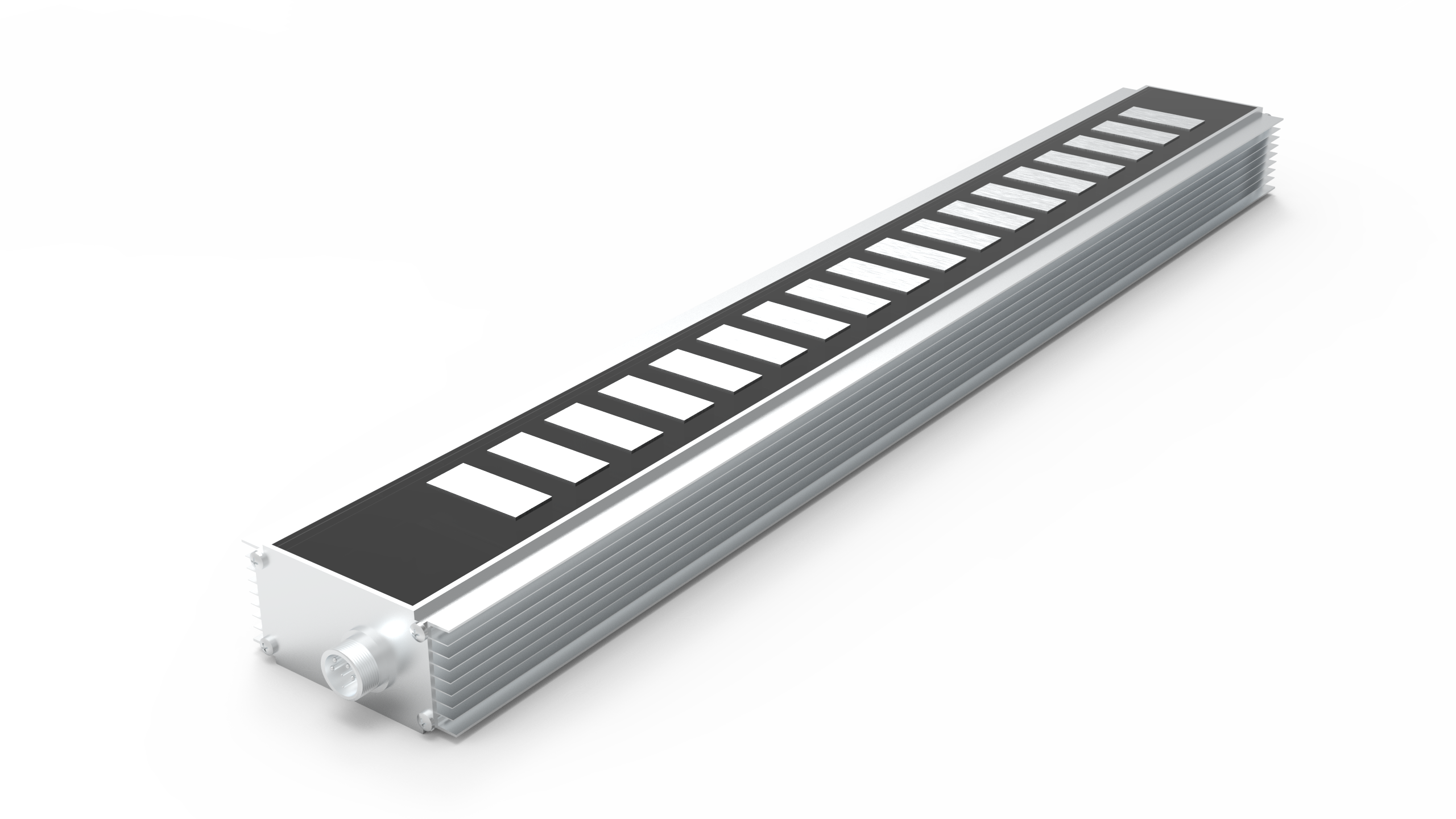

철심 설계에서 제조업체는 전자기 코일을 강철 적층 주위에 단단히 감습니다. 철을 포함하면 모터의 동작이 크게 달라집니다.
Ironless 모터는 다른 접근 방식을 취합니다. 디자인은 코일을 에폭시로 엄격하게 주조합니다. 이 코일은 U-채널 구성으로 배열된 두 개의 마주보는 자석 열 사이에서 이동합니다. Forcer에는 철분이 전혀 포함되어 있지 않습니다.
아래 차트에는 두 아키텍처 간의 중요한 기술적 차이점이 요약되어 있습니다.
| 특징 | 철심 토폴로지 | 무철(U-채널) 토폴로지 |
|---|---|---|
| 추력 밀도 | 매우 높음 | 보통에서 낮음 |
| 코깅포스 | 현재(보상 필요) | 0(완벽하게 매끄러움) |
| 이동 질량 | 무거운 | 매우 가벼운 |
| 열 방출 | 훌륭한 | 나쁨(주의 깊은 모니터링 필요) |
| 자기 매력 | 높음(베어링 수명에 영향) | 없음 |
엔지니어들은 종종 직접 구동 기술을 기존 기계 시스템과 비교합니다. 이러한 차이점을 이해하면 기술 업그레이드를 정당화하는 데 도움이 됩니다. 영역에서 선형 모터는 영구 자석 선형 모터 최고의 직접 구동 솔루션 역할을 합니다. 이는 기계 성능을 근본적으로 변화시킵니다.
볼스크류는 자동화의 역사적 표준입니다. 그러나 그들은 엄격한 물리적 한계에 직면해 있다. 속도와 가속도는 임계 속도 또는 "나사 휘핑"으로 알려진 현상으로 인해 크게 제한됩니다. 긴 볼 나사를 너무 빨리 회전시키면 격렬하게 진동합니다. 직접 구동 기술은 이러한 제한을 완전히 우회합니다. 무제한의 이동 거리에 비해 훨씬 뛰어난 속도를 제공합니다.
유지 관리는 또 다른 주요 차별화 요소입니다. 볼스크류에는 지속적인 윤활이 필요합니다. 재순환 볼 베어링은 피할 수 없는 물리적 마모로 인해 어려움을 겪습니다. 시간이 지남에 따라 이러한 마모로 인해 시스템 정확도가 저하됩니다. 반대로 선형 모터는 사실상 마찰이 없는 상태를 유지합니다. 선형 가이드 레일을 제외하면 드라이브트레인 자체는 사실상 유지 관리가 필요하지 않습니다.
공압 실린더는 저렴하고 간단한 동작을 제공합니다. 그러나 최소한의 정밀도를 제공합니다. 공압은 일반적으로 기본적인 지점 간 모션 제어를 제공합니다. 그들은 단단한 기계적 정지에 의존합니다. 리니어 모터는 무한하고 고정밀 위치 결정을 제공합니다. 이를 통해 엔지니어는 복잡한 동작 프로필을 즉석에서 프로그래밍할 수 있습니다.
직접 구동 기술로 업그레이드하면 장기적으로 막대한 운영 가치가 창출됩니다. 고급 서보 드라이브와 고해상도 인코더가 완벽한 조화를 이루며 작동합니다. 계획되지 않은 기계 가동 중단 시간을 크게 줄여줍니다. 구동계에 대한 유지보수가 필요 없다는 것은 기계가 개입 없이 더 오랫동안 작동한다는 것을 의미합니다. 이러한 지속적인 신뢰성은 궁극적으로 기계 출력의 대폭 증가와 전체 장비 효율성(OEE) 증가로 이어집니다.
직접 구동 기술을 통합하려면 심층적인 구현 전문 지식이 필요합니다. 시스템 설계 중에 일반적으로 무엇이 잘못되는지 이해하면 초보 통합자와 전문가가 구분됩니다.
리니어 모터는 고농축 열원으로 작동합니다. 움직이는 지점에서 직접 열을 발생시킵니다. 이 열 에너지는 머신 베드로 전달됩니다. 열은 구조용 금속을 팽창시킵니다. 약간의 열팽창이라도 미크론 수준의 부정확성을 유발합니다. 사전 예방적인 열 관리를 구현해야 합니다. 높은 듀티 사이클 애플리케이션에는 기계 구조를 안정화하기 위해 강제 공기 또는 전용 액체 냉각 루프가 일상적으로 필요합니다.
이 위험은 특히 철심 아키텍처에 적용됩니다. Iron Forcer와 자석 트랙 사이의 극도의 인력을 해결해야 합니다. 이러한 힘은 종종 수천 뉴턴에 도달합니다. 선형 가이드 베어링을 아래쪽으로 당깁니다. 이 막대한 정하중을 처리하려면 대형 선형 가이드 베어링을 지정해야 합니다. 더욱이, 이 강한 자성은 조립 중에 심각한 안전 위험을 초래합니다. 기술자는 시스템 구성 요소 사이에 손가락을 쉽게 가둘 수 있습니다.
고속 모션에는 신속하고 반복적인 케이블 굴곡이 필요합니다. 케이블 트랙 오류는 직접 구동 시스템에서 가동 중지 시간의 가장 큰 원인으로 남아 있습니다. 모터 케이블은 극도의 속도와 가속도로 이동합니다. 표준 산업용 케이블은 이러한 응력으로 인해 끊어집니다. 고도로 전문화된 긴 수명의 로봇 케이블을 지정해야 합니다. 또한 적절한 케이블 트랙 굽힘 반경은 협상할 수 없습니다.
영구 자석 트랙은 철 잔해를 제거하는 강력한 진공 청소기 역할을 합니다. 금속 절단이나 더러운 산업 환경에서는 강철 먼지가 노출된 자석에 즉시 달라붙습니다. 이 잔해물은 에폭시 포서에 빠르게 마찰됩니다. 적절한 기계적 차폐를 설계해야 합니다. 오염된 작업 공간에서는 벨로우즈 또는 슬라이딩 금속 커버가 절대적인 요구 사항입니다.
영구 자석 선형 모터는 최고의 엔지니어링 솔루션을 나타냅니다. 이는 표준 공장 자동화와 초정밀 제조 간의 격차를 성공적으로 해소합니다. 기계적 연결을 제거함으로써 엔지니어는 전례 없는 가속력과 미크론 미만의 정확도를 실현합니다.
다음 액추에이터를 선택할 때 명확한 최종 후보 선정 논리를 따르십시오. 백래시 제로, 2m/s를 초과하는 속도 또는 미크론 미만의 정밀도를 요구하는 애플리케이션의 경우 직접 구동 솔루션이 필요할 수 있습니다. 프로세스에서 유연한 속도와 정밀한 목표를 허용하는 경우 기존 기계식 액추에이터로 충분할 수 있습니다.
모션 제어 아키텍처를 현대화하기 위한 조치를 지금 취하십시오. 특정 페이로드에 대해서는 전담 애플리케이션 엔지니어에게 문의하세요. 고급 모터 크기 조정 도구를 다운로드하세요. 장기적인 제조 성공을 보장하기 위해 필요한 모션 프로파일을 철저하게 평가하십시오.
A: 코깅은 이동 중에 경험되는 맥동력 리플입니다. 이는 철심 선형 모터에서 발생합니다. 포서 내부의 철은 자연적으로 고정 영구 자석의 교번 극에 끌어당깁니다. 이러한 상호 작용은 약간의 저항을 생성하여 저속 부드러움과 정밀한 속도 제어에 부정적인 영향을 미칩니다.
A: 예, 수직 방향에서는 매우 잘 작동합니다. 그러나 고유한 기계적 제동 기능이 부족합니다. 마찰이 없기 때문에 갑작스러운 전력 손실로 인해 페이로드가 자유롭게 떨어집니다. 위험한 탑재하중 낙하를 방지하려면 외부 공압식 또는 전자 기계식 평형 장치와 안전 장치 브레이크를 설치해야 합니다.
A: 모터 부품 자체는 사실상 마모가 없습니다. Forcer와 자석 트랙은 물리적으로 접촉하지 않기 때문에 시간이 지나도 성능이 저하되지 않습니다. 시스템의 전체 수명은 전적으로 외부 선형 가이드 베어링과 케이블 관리 트랙의 내구성에 따라 달라집니다.
