고속 자동화 및 미크론 미만의 정밀도 요구 사항으로 인해 기존 회전-선형 드라이브 시스템의 기계적 한계가 노출되고 있습니다. 볼 스크류, 벨트 및 랙 앤 피니언 메커니즘은 현대 시설에서 보조를 맞추는 데 점점 더 어려움을 겪고 있습니다. 산업 자동화가 스마트 제조로 확장되면서 직접 구동 기술에 대한 수요가 극적으로 변화했습니다. 이는 더 이상 틈새 반도체 애플리케이션만을 위한 것이 아니라 이제 주류 제조 작업을 지배하고 있습니다. 엔지니어와 공장 관리자에게는 수백만 사이클 동안 절대적이고 확고한 정밀도를 유지하면서 빠른 가속도를 처리할 수 있는 모션 시스템이 절실히 필요합니다.
이 가이드에서는 직접 구동 선형 시스템이 공장 현장의 특정 기계적 병목 현상을 해결하는 방법을 자세히 설명합니다. 최고의 운영 효율성을 제공하는 부분과 이를 실질적으로 평가하는 방법을 발견하게 될 것입니다. 또한 귀하 시설의 특정 제조 요구 사항에 적합한지 여부를 결정하는 방법을 정확하게 탐색할 것입니다. 통합 과정에서 직면하게 되는 핵심적인 기술적 차이점과 구현 현실을 분석합니다.
기존 모션 제어는 보조 기계식 액추에이터를 구동하는 회전 모터에 크게 의존합니다. 엔지니어들은 회전 운동을 선형 운동으로 변환하기 위해 이러한 기존 모터를 볼 나사, 벨트 드라이브 또는 부피가 큰 기어박스와 결합하는 경우가 많습니다. 그러나 이러한 체인 시스템은 궁극적인 기계 성능을 제한하는 심각한 기계적 병목 현상을 발생시킵니다. 마찰은 필연적으로 움직임을 느리게 하고 원치 않는 열을 발생시킵니다. 변속기 구성요소는 무거운 하중에서 탄력성을 나타내므로 약간의 위치 지연이 발생합니다. 히스테리시스는 여러 고속 사이클에 걸쳐 빠르게 복합되는 미세한 위치 오류를 생성합니다. 시간이 지남에 따라 물리적 성능 저하로 인해 반복성이 손상되어 유지 관리 팀이 기계를 지속적으로 재보정해야 합니다.
직접 구동 시스템은 우아하고 본질적으로 우수한 기계 솔루션을 제공합니다. 기존의 회전 모터를 방사형 축을 따라 잘라서 여는 것을 상상해 보십시오. 고정자와 회전자를 평평하게 펼치면 최신 직접 구동 기술의 기본 전자기 기반이 만들어집니다. 이 구성은 평면 또는 관형 경로를 따라 직접 선형 힘을 생성합니다. 이는 기계식 변속기 단계를 완전히 우회합니다. 즉, 모터가 움직이는 페이로드에 직접 추력을 가한다는 의미입니다.

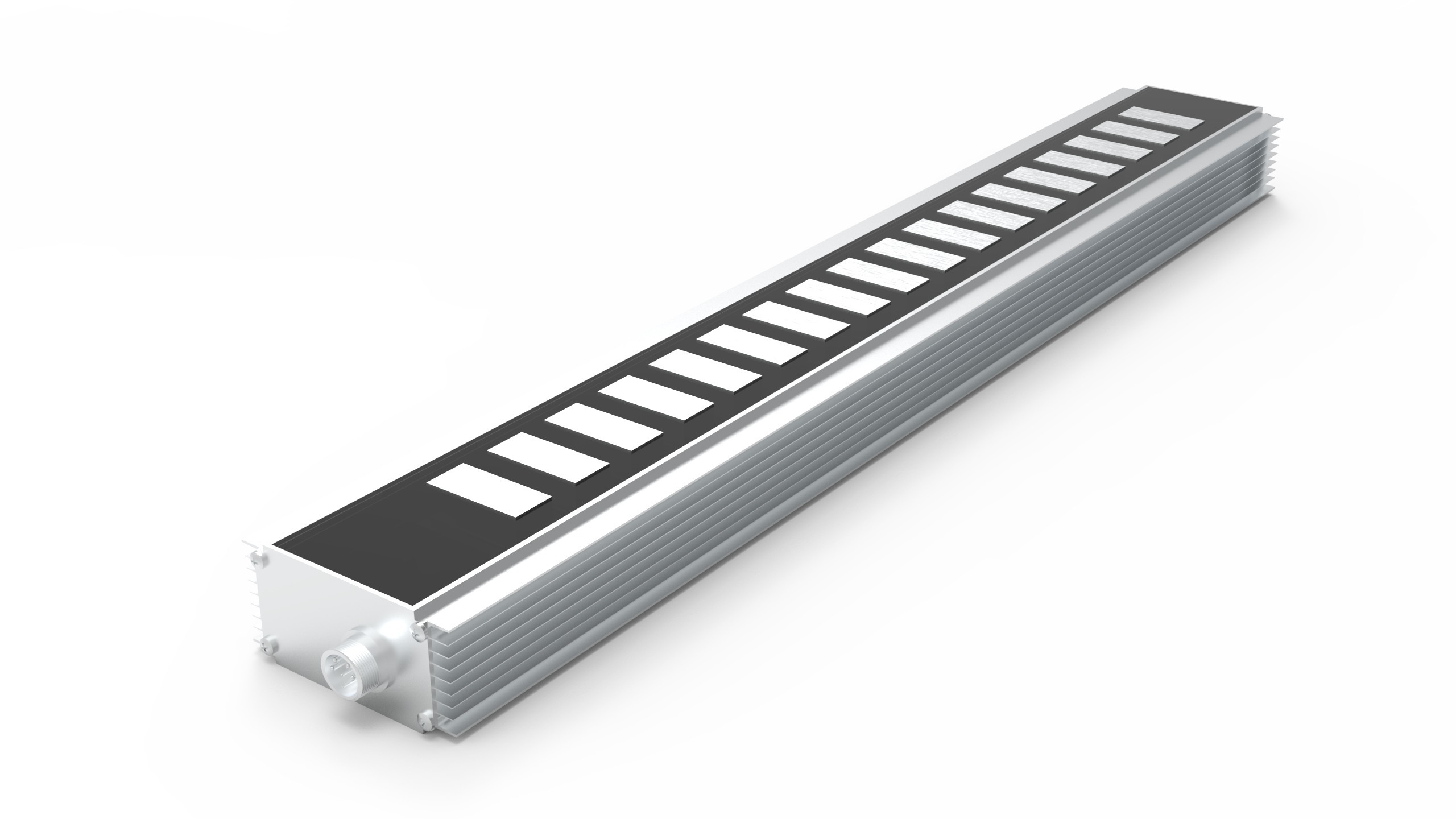

엔지니어는 일반적으로 지정할 때 여러 가지 구조적 변형 중에서 선택합니다 선형 모터를 . 핵심 기술은 일반적으로 다양한 산업 작업에 최적화된 세 가지 주요 토폴로지로 제공되는 영구 자석 선형 모터를 중심으로 합니다.
모터를 부하에 직접 연결하면 현대 자동화 기능이 근본적으로 변화됩니다. 이를 통해 신호를 방해하는 기계적 감쇠 없이 고대역폭의 실시간 서보 제어가 가능합니다. 이 순수하고 직접적인 피드백 루프는 고급 Industry 4.0 데이터 로깅에 필수적입니다. 공장 관리자는 순수한 모터 데이터를 모니터링할 때 매우 정확한 예측 유지 관리 전략을 쉽게 구현하고 치명적인 기계 오류가 발생하기 전에 미세한 성능 이상을 발견할 수 있습니다.
웨이퍼 제조에서 수율 손실은 여전히 막대한 재정적 위험으로 남아 있습니다. 롤링 기계식 볼 베어링에서 발생하는 미세한 진동은 포토리소그래피 중에 일상적으로 섬세한 웨이퍼 형상을 손상시킵니다. 또한 기계 부품을 착용하면 엄격한 ISO 인증 클린룸 내에서 공기 중 미립자 오염이 발생합니다. 웨이퍼 스캐닝 및 구조 검사 단계에서는 이러한 환경 위험을 완전히 제거하기 위해 아이언리스 직접 구동 시스템에 점점 더 의존하고 있습니다. 이러한 특정 설정은 완전히 마찰이 없고 코깅이 없는 움직임을 제공합니다. 이는 기계적 먼지 입자 하나도 멸균 환경에 흘려보내지 않고도 절대적인 나노미터 수준의 위치 안정성을 보장합니다.
전통적인 고정 피치 기계 벨트는 현대 포장 라인에서 기계 유연성을 심각하게 제한합니다. 공장 관리자는 소비자 제품 크기가 빠르게 변경되거나 소규모 배치 맞춤 주문을 실행할 때 기존 기계를 조정하는 데 어려움을 겪습니다. 독립 카트 기술은 이러한 까다로운 환경에서 스마트 운송에 혁신을 가져옵니다. 여러 개의 자율 캐리지가 하나의 연속적인 자기 트랙에서 원활하게 작동합니다. 운영자는 소프트웨어를 통해 각 무버를 독립적으로 프로그래밍하여 피치, 속도 및 제품 그룹화 요구 사항을 즉시 조정할 수 있습니다. 이 소프트웨어 정의 접근 방식은 이전에 광범위한 제품 전환에 필요했던 기계적 개조를 완전히 제거합니다.
기계적 백래시는 고급 가공 중에 모서리 품질을 물리적으로 파괴합니다. 레이저 절단 및 정밀 CNC 밀링 중 급격한 방향 변경에는 극도의 기계적 강성이 필요합니다. 가장 단단한 프리미엄 볼 스크류라도 방향을 빠르게 바꿀 때 미세한 유격이 발생합니다. Ironcore 모델은 무거운 도구 드래그를 극복하기 위해 엄청난 연속 힘을 제공합니다. 극도의 코너링 속도에서도 절대적인 견고한 절단 정밀도를 유지합니다. 작업자는 눈에 띄게 깔끔한 절단, 대폭 감소된 2차 마무리 요구 사항 및 복잡한 다축 보간 중에 기계적 지연이 발생하지 않는 것을 확인할 수 있습니다.
의료 기기 조립에는 수백만 번의 연속 사이클에 걸쳐 멸균되고 반복성이 높은 동작이 필요합니다. 표준 공압 실린더 시스템은 압축 공기 오염 물질, 습기 및 미세한 오일 미스트를 클린룸 환경으로 직접 배출할 위험이 있습니다. 관형 직접 구동 장치는 이러한 기존 공기 실린더를 완벽하게 대체합니다. 압축 공기 인프라가 필요하지 않기 때문에 생물학적 및 미립자 오염 위험을 완전히 제거합니다. 또한, 섬세한 자동 부품 프레싱을 위한 초정밀 힘 제어가 가능합니다. 엔지니어는 깨지기 쉬운 플라스틱 의료 부품을 깨지지 않고 압입할 수 있도록 정확한 힘 프로파일을 프로그래밍할 수 있습니다. 이는 표준 바이너리 공압 실린더로는 사실상 불가능한 일입니다.
엔지니어와 시설 관리자는 레거시 기계를 업그레이드할 때 초기 CapEx 프리미엄을 신중하게 평가해야 합니다. 초기 하드웨어 비용은 표준 회전 모터와 볼 스크류 조합을 구입하는 것보다 명백히 높습니다. 직접 구동 메커니즘 자체, 필요한 고해상도 선형 인코더, 복잡한 실시간 제어 루프를 관리할 수 있는 고급 서보 드라이브에 대한 예산을 책정해야 합니다. 그러나 초기 구매 가격에만 초점을 맞추면 기계의 기능 수명 동안 실현되는 막대한 운영상의 이점을 모호하게 됩니다.
생산 병목 현상을 기반으로 실제 처리량 향상을 신중하게 계산하십시오. 직접 구동 시스템은 5G를 초과하는 폭발적인 가속 속도를 쉽게 달성합니다. 그들은 일상적으로 초당 5미터를 훨씬 넘는 지속적인 속도를 기록했습니다. 이러한 놀라운 속도는 개별 사이클 시간을 대폭 단축합니다. 공장에서는 분당 부품(PPM) 생산량을 즉시 증가시켜 종종 단일 고속 기계가 두 개의 레거시 기계 시스템의 작업을 수행할 수 있도록 합니다.
기계식 변속기 구성 요소를 제거하면 유지 관리 및 가동 시간 지표가 매우 유리하게 변합니다. 이러한 시스템에는 윤활이 전혀 필요하지 않습니다. 움직이는 캐리지와 고정 트랙 사이에는 물리적인 마모 부품이 없습니다. 이러한 기계적 마찰의 의도적인 부재는 평균 수리 시간(MTTR) 지표를 거의 0으로 줄입니다. 일상적인 기계적 예방 유지보수로 인한 가동 중단 시간을 완전히 없애고 모든 교대조에 걸쳐 생산 라인을 지속적으로 가동할 수 있습니다.
이러한 시스템을 배포하기 전에 에너지 효율성 현실을 신중하게 고려하십시오. 기계적 마찰을 제거하면 지속적인 고속 이동 중에 자연스럽게 에너지가 절약됩니다. 그러나 모터가 지속적으로 중력과 싸워야 하는 경우 무거운 수직 페이로드는 아이언코어 모델에서 높은 저항($I^2R$) 손실을 유발할 수 있습니다. 무거운 하중을 제자리에 고정할 때 불필요한 전력 소모와 과도한 열 축적을 방지하려면 공압 실린더 또는 자석 스프링과 같은 적절한 기계적 평형 장치를 구현해야 합니다.
다음은 기존 시스템과 직접 구동 기술 간의 운영 지표를 비교한 분석입니다.
| 성능 측정 | 기존 로터리 및 볼 스크류 | 직접 구동 선형 시스템 |
|---|---|---|
| 최고 속도 | 낮음 ~ 중간(일반적으로 < 2m/s) | 극심한(종종 5m/s 초과) |
| 가속 한계 | 스크류 휩과 피치로 엄격하게 캡핑됨 | 예외적(보통 > 5G) |
| 기계적 마모 | 높음(베어링, 씰, 윤활 필요) | 제로(순수한 비접촉 작동) |
| 포지셔닝 정확도 | 백래시로 인해 시간이 지남에 따라 점진적으로 저하됨 | 지속적이고 변하지 않는 서브미크론 반복성 |
| 유지 관리 종속성 | 예정된 윤활 및 벨트 장력 조정이 필요합니다. | 사실상 유지보수가 필요 없음 |
올바른 모션 시스템을 지정하려면 엄격한 엔지니어링 평가가 필요합니다. 회전식 액추에이터용으로 설계된 기계에 직접 구동 장치를 간단히 넣을 수는 없습니다. 성공적인 통합과 최대 하드웨어 수명을 보장하려면 다음과 같은 순차적 평가 기준을 따르십시오.
압도적인 성능 이점에도 불구하고 직접 구동 시스템에는 고유한 엔지니어링 장애물이 발생합니다. 비용이 많이 드는 현장 오류를 방지하려면 초기 기계 설계 단계에서 이러한 특정한 물리적 위험을 사전에 해결해야 합니다.
Ironcore 설계는 구동 추력과 완전히 별개로 막대한 자기 인력을 발휘합니다. 강철 포서는 영구 자석 트랙을 공격적으로 잡아당겨 종종 수천 뉴턴의 인력을 생성합니다. 이러한 끊임없는 하향 인력은 구조적 뒤틀림이나 선형 베어링 고장을 방지하기 위해 매우 견고하고 견고한 기계 베이스를 요구합니다. 또한 조립 기술자는 심각한 끼임 위험 없이 이러한 고자성 부품을 안전하게 장착하기 위해 특수한 비자성 도구와 엄격한 안전 프로토콜이 필요합니다.
동적 케이블 관리는 장기적인 전기 신뢰성을 강력히 요구합니다. 움직이는 케이블은 동적 모션 설정에서 가장 큰 실패 지점을 나타냅니다. 모터는 부하와 함께 물리적으로 움직이기 때문에 전원 및 데이터 케이블은 지속적으로 구부러져야 합니다. 초고굴곡 로봇 등급 케이블만 사용해야 합니다. 좁은 굽힘 반경, 과도한 비틀림 및 내부 케이블 마찰을 방지하기 위해 케이블 트랙을 세심하게 설계하십시오.
시스템 정확도는 전적으로 선택한 엔코더 기술에 따라 달라집니다. 직접 구동 메커니즘은 전자 피드백 루프만큼만 정확합니다. 광학 선형 엔코더는 비교할 수 없는 나노미터 분해능을 제공하지만 먼지, 기름 또는 응결이 광학 유리 스케일을 덮으면 빠르게 작동하지 않습니다. 자기 선형 엔코더는 열악한 산업 조건을 쉽게 견딜 수 있지만 궁극적인 분해능을 희생하는 경우가 많습니다. 피드백 장치를 선택할 때 이러한 숨겨진 환경 비용과 복잡한 정렬 민감도를 신중하게 평가하십시오.
마지막으로 갑작스러운 정전 시나리오에 대해 광범위하게 계획을 세우십시오. 이러한 무마찰 시스템에는 움직이는 부하를 멈추기 위한 고비율 기어박스의 자연스러운 기계적 저항이 부족합니다. 갑작스러운 정전으로 인해 무거운 마차는 순수 관성을 통해 트랙을 따라 자유롭게 날아갑니다. 서보 드라이브 내에 보조 공압 기계식 브레이크 또는 특수 동적 브레이크 회로를 통합해야 합니다. 이러한 필수 안전 메커니즘은 자동으로 부하를 고정하거나 모터 위상을 단축시켜 시설 정전 중에 치명적인 기계 충돌을 방지합니다.
직접 구동 모션 시스템은 공장 현장의 모든 선형 모션 메커니즘을 포괄적으로 대체하는 것이 아닙니다. 대신 특정 제조 병목 현상을 위해 설계된 매우 전략적이고 가치가 높은 기계적 업그레이드를 나타냅니다. 미래 지향적인 시설에서는 놀라운 속도, 절대적인 확고한 정밀도 및 최대 기계 가동 시간이 전반적인 운영 수익성을 직접적으로 좌우할 때 이 기술을 우선시합니다.
엔지니어링 및 기업 조달 팀은 현재의 기계적 한계를 즉시 감사해야 합니다. 공장 현장을 돌아다니며 생산 관리자에게 사이클 시간이 물리적으로 한계에 도달하는 정확한 위치를 물어보세요. 기존의 볼 스크류 속도 제한으로 인해 생산량이 지속적으로 제한되는 경우 직접 구동 전환이 즉각적인 재정적 의미를 갖습니다. 기계적 마모와 백래시로 인해 허용할 수 없는 수율 저하와 품질 관리 거부가 발생하는 경우 기계적 마찰을 제거하면 근본적인 문제가 영구적으로 해결됩니다.
인증된 모션 제어 전문가와 긴밀히 상담하여 결정적인 조치를 취하십시오. 크기 요구 사항을 추측하려고 시도하지 마십시오. 정확한 페이로드 중량, 원하는 가속 프로필 및 동적 듀티 사이클을 기반으로 맞춤형 크기 조정 프로필을 요청하세요. 경영진에 대한 초기 엔지니어링 및 하드웨어 투자를 확실히 정당화하기 위해 예상되는 운영 효율성 향상을 계획하세요.
A: 리니어 모터는 직접 구동 전자기 메커니즘 그 자체입니다. 이는 순전히 자석 트랙과 코일 어셈블리로 구성됩니다. 선형 액추에이터는 완전한 패키지 시스템입니다. 하우징 내부의 기계식 나사를 돌리는 전통적인 회전식 모터를 사용하거나 관형 직접 구동 메커니즘을 통합할 수도 있습니다. 액추에이터에는 일반적으로 즉시 장착할 수 있는 내장형 가이드, 베어링 및 구조적 지지대가 포함되어 있습니다.
A: 정상적인 작동 온도에서 자기 저하는 기계 수명 동안 거의 무시할 수 있는 수준으로 유지됩니다. 그러나 모터가 엄격한 열 제한을 초과하고 심각하게 과열되면 내부 네오디뮴 자석이 되돌릴 수 없는 자기소거를 겪을 수 있습니다. 적절한 냉각 프로토콜을 유지하고 듀티 사이클 제한을 준수하면 이러한 영구적인 손상을 완전히 방지할 수 있습니다.
A: 그렇습니다. 하지만 특정한 구조적 예방 조치를 취해야 합니다. 철 금속 먼지는 노출된 자기 트랙에 적극적으로 끌어당겨 정밀 에어 갭을 방해하기 때문에 문제가 많습니다. 이러한 가혹한 환경에서는 절대적인 신뢰성을 보장하기 위해 완전히 밀폐된 관형 설계를 지정하거나 평평한 트랙 위에 가압 보호 벨로우즈를 설치해야 합니다.
답변: 표준 기어박스나 볼 스크류가 제공하는 기계적 댐핑, 마찰 또는 관성 매칭 없이 드라이브가 모든 것을 직접 관리합니다. 서보 드라이브는 부하 관성을 관리하고 위치 안정성을 유지하기 위해 매우 동적이고 즉각적인 실시간 조정을 처리해야 합니다. 이를 위해서는 훨씬 더 높은 처리 능력, 더 빠른 업데이트 속도, 고도로 조정된 제어 루프가 필요합니다.
