산업용 통신은 단순한 IT 사후 고려 사항으로 기능하는 경우가 거의 없습니다. 이는 전체 장비 효율성(OEE)을 결정하는 중요한 운영 종속성으로 작동합니다. 장치가 말하는 방식은 전체 플랜트의 성능을 결정합니다.
고성능 모터 드라이브는 분리되면 강력한 성능을 발휘하지 못합니다. 프로토콜이 일치하지 않으면 잠재 PLC 핸드셰이크가 발생합니다. 이로 인해 심각한 데이터 병목 현상이 발생하고 엄청나게 어려운 문제 해결 시나리오가 발생합니다. 엔지니어는 네트워크가 기본 트래픽을 처리할 수 없을 때 간헐적인 오류를 진단하는 데 어려움을 겪는 경우가 많습니다.
올바른 통신 인터페이스를 선택하려면 기존 제어 아키텍처, 특정 데이터 처리량 요구 사항 및 장기적인 확장성의 균형을 맞춰야 합니다. 복잡한 애플리케이션을 보호하는 동시에 단순한 애플리케이션을 과도하게 엔지니어링하는 것을 피해야 합니다. 이 가이드에서는 산업용 네트워크 하드웨어를 확실하게 지정하는 데 필요한 정확한 프로토콜, 토폴로지 및 의사결정 프레임워크를 살펴봅니다.
성공적인 산업 커뮤니케이션을 정의하는 것은 명확하고 측정 가능한 결과에서 시작됩니다. 연결성이 좋으면 시운전 속도가 크게 빨라집니다. 정밀한 모션에 대한 결정적인 응답 시간을 보장합니다. 또한 이상이 발생할 경우 신속한 장애 복구를 보장합니다. 관리자는 기술자가 장애가 발생한 노드를 얼마나 빨리 교체하고 생산을 재개할 수 있는지를 기준으로 네트워크를 평가해야 합니다.
제대로 통합되지 않으면 큰 처벌이 따릅니다. 통합 병목 현상은 실망스러운 폴링 지연으로 나타납니다. 컨트롤러는 드라이브 응답을 기다리는 데 어려움을 겪습니다. 전자 데이터 시트(EDS) 또는 일반 스테이션 설명(GSD) 불일치로 인해 즉각적인 구성 문제가 발생합니다. 프로토콜 변환 지연으로 인해 고속 정렬 애플리케이션에 허용할 수 없는 대기 시간이 발생합니다. 호환되지 않는 네트워크를 연결하는 게이트웨이는 종종 기본 통신 중단을 가립니다.
운영 데이터에 대한 관점을 바꿔야 합니다. 네트워크 트래픽을 단순한 "시작/중지/속도" 명령으로 처리하면 시스템 잠재력이 제한됩니다. 데이터는 강력한 자산입니다. 최신 네트워크에서는 지속적인 상태 모니터링이 가능합니다. 실시간 전류 소모 측정항목을 PLC로 직접 스트리밍합니다. 예측 유지 관리 알고리즘을 위한 열 데이터를 캡처합니다. 치명적인 오류로 인해 라인이 중단되기 훨씬 전에 기계적 마모를 감지할 수 있습니다.
엔지니어들은 기존 직렬 네트워크와 최신 이더넷 프로토콜의 장점에 대해 끊임없이 토론합니다. 두 옵션 모두 현대 제조 현장에서 서로 다른 역할을 합니다. 고유한 장점을 이해하면 비용이 많이 드는 사양 오류를 방지할 수 있습니다.
Modbus RTU, PROFIBUS 및 DeviceNet과 같은 네트워크는 자동화의 기반을 구축했습니다. 믿을 수 없을 정도로 낮은 하드웨어 비용을 제공합니다. 전기적으로 잡음이 많은 환경에서도 높은 신뢰성을 유지합니다. Fieldbus 기술은 기본 가변 주파수 드라이브(VFD) 속도 제어에 충분한 대역폭을 제공합니다.
그러나 레거시 옵션에는 엄격한 제한이 있습니다. 그들은 대역폭이 크게 제한되어 있습니다. 느린 전송 속도는 빠른 데이터 교환을 방해합니다. 다축 동기화를 위해 이러한 네트워크를 확장하는 것은 매우 어렵습니다. 최신 진단 페이로드를 효율적으로 처리할 수 없습니다.
PROFINET, EtherNet/IP, EtherCAT 및 Modbus TCP는 새로운 장비 설치를 주도합니다. 그들은 매우 빠른 속도를 제공합니다. 이는 까다로운 서보 애플리케이션에 결정적인 결정적 성능을 보장합니다. 이러한 프로토콜은 링, 스타 및 트리 구조를 포함한 복잡한 네트워크 토폴로지를 지원합니다. 이는 더 넓은 공장 모니터링 시스템에 원활하게 통합됩니다.
절충안을 고려해야 합니다. 이더넷에는 더 높은 초기 구성 요소 비용이 필요합니다. 더욱 엄격한 IT/OT 보안 관리가 필요합니다. 표준 이더넷 케이블은 부적절하게 차폐된 경우 전자파 간섭(EMI)에 대한 잠재적인 취약성을 나타냅니다. 계획자는 고압선에서 케이블을 조심스럽게 멀리 배치해야 합니다.

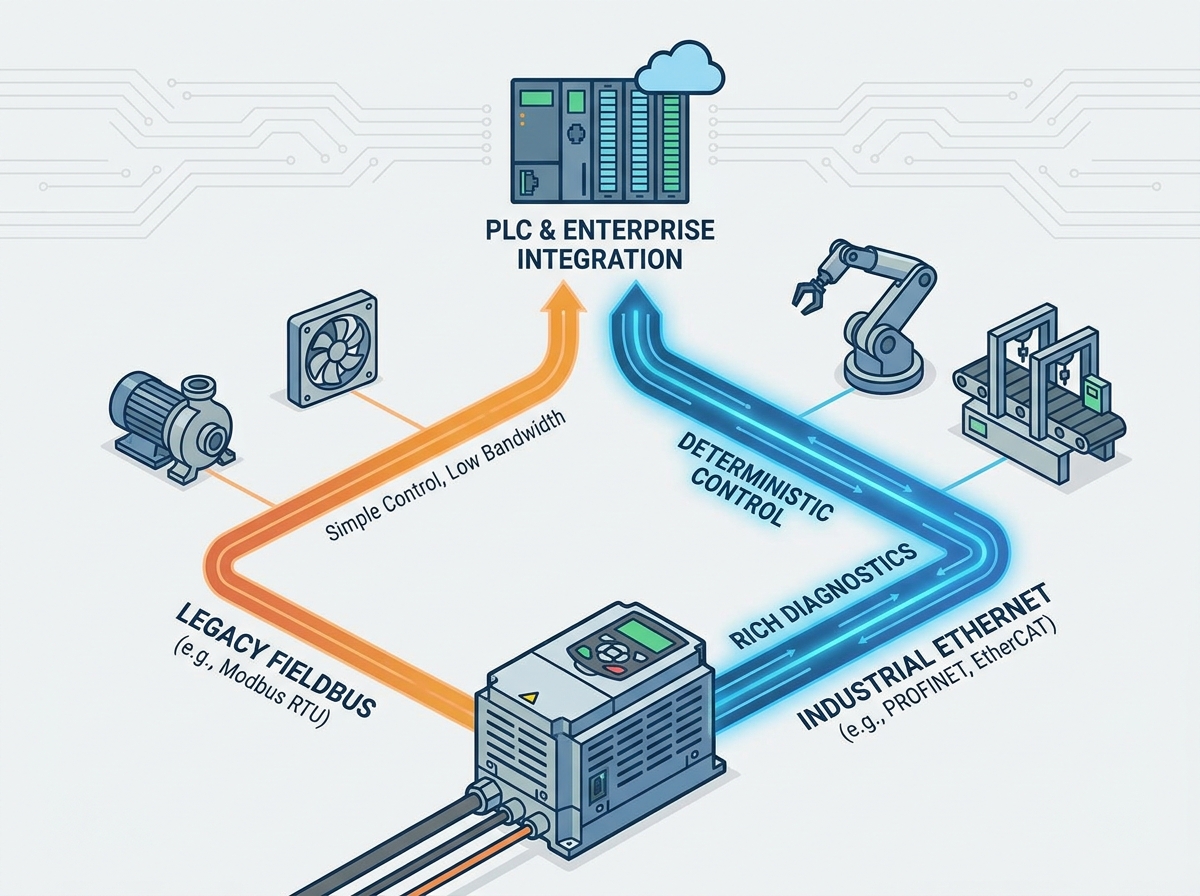

프로토콜 선택을 정밀도 요구 사항에 직접 맞추세요. 간단한 상태 모니터링을 위해 표준 TCP/IP 이더넷을 사용합니다. 마이크로초 수준의 모션 동기화를 위해 EtherCAT과 같은 결정론적 이더넷 프로토콜을 배포합니다. 가장 빠른 표준을 맹목적으로 추구하기보다는 실제 프로세스 요구 사항에 맞게 하드웨어를 조정하십시오.
| 프로토콜 범주 | 예 | 주요 이점 | 주요 제한 사항 | 이상적인 적용 |
|---|---|---|---|---|
| 레거시 필드버스 | 모드버스 RTU, 프로피버스 | 내노이즈성, 저비용 | 낮은 대역폭, 느린 속도 | 간단한 펌프, 팬, 독립형 VFD |
| 표준 산업용 이더넷 | 모드버스 TCP | 손쉬운 IT 통합, 빠른 속도 | 엄격한 결정론이 부족함 | 공정 제어, SCADA 모니터링 |
| 결정적 이더넷 | PROFINET IRT, EtherCAT | 마이크로초 동기화 | 더 높은 부품 비용 | 다축 로봇공학, 고속 패키징 |
뻗어나가는 컨베이어 라인은 독특한 분산 제어 문제를 제시합니다. 기존의 중앙 제어 캐비닛에는 대규모 케이블 연결이 필요합니다. 수천 평방피트에 달하는 분류 시설에는 더욱 스마트한 아키텍처가 필요합니다. 제어 노드를 분산화하면 패널 설치 공간이 크게 줄어듭니다.
전동식 롤러 드라이브를 통합하면 자재 취급 레이아웃이 변화됩니다. 이 장치에는 롤러 하드웨어에 직접 내장된 통신 노드가 있습니다. 중앙 집중식 VFD 캐비닛을 제거합니다. 행동 시점에 바로 정보를 배포합니다.
데이지 체인 토폴로지는 이러한 환경에서 탁월한 성능을 발휘합니다. 라인 네트워크는 하나의 롤러를 다음 롤러에 직접 연결합니다. 이 구조는 전체 케이블 길이를 대폭 줄여줍니다. 기술자가 단일 물리적 라인을 따르기 때문에 문제 해결이 단순화됩니다. 그러나 단일 단선으로 인해 다운스트림 장치가 중단될 수 있습니다. 엔지니어는 중요 영역에 대한 링 토폴로지를 사용하여 이러한 위험을 완화합니다.
새로운 단일 케이블 솔루션은 설치 속도를 혁신합니다. EtherCAT P와 같은 기술은 전력 공급과 고속 통신을 하나의 케이블에 통합합니다. IO-Link는 간단한 센서 및 액추에이터 네트워크에 유사한 목적을 제공합니다. 별도의 전원 및 데이터 라인을 연결하지 않고도 지속적인 진단을 제공합니다. 분산된 드라이브 전반에 걸쳐 진단 가시성을 높이는 동시에 설치 인건비를 절감합니다.
실제 공장 현장은 적대적인 환경입니다. 장비는 전기 소음과 지속적인 사이버 위협을 견뎌야 합니다. 이러한 과제를 예측하면 원활한 시운전과 안정적인 장기 운영이 보장됩니다.
드라이브는 엄청난 양의 전기적 소음을 발생시킵니다. 인버터 스위칭 주파수는 전자기 간섭(EMI)을 발생시킵니다. 이 소음은 네트워크 패킷을 자주 손상시킵니다. 접지 루프를 제거하여 일반적인 드라이브-PLC 시간 초과 오류를 방지합니다. 차폐 연선 케이블을 올바르게 설치하십시오. 접지 스트립이 캐비닛 진입점의 케이블 실드에 직접 닿는지 확인하십시오. 모터 전원 리드에서 통신선을 최소 8인치 이상 분리하십시오.
네트워크 장애는 필연적으로 발생합니다. 시스템이 이러한 오류를 보고하는 방식에 따라 가동 중지 시간이 결정됩니다. 진단 투명성을 기반으로 드라이브를 평가합니다. 명확한 일반 텍스트 오류 코드를 PLC 또는 HMI에 푸시해야 합니다. 기술자는 수동 조회가 필요한 모호한 16진수 코드를 절대 볼 수 없습니다. "드라이브 4의 위상 손실"과 같은 명확한 메시지는 수리 시간을 즉시 가속화합니다.
드라이브를 공장 네트워크에 연결하면 심각한 보안 취약성이 발생합니다. 산업용 시스템을 표적으로 삼는 해커들은 보안되지 않은 현장 장치를 악용하는 경우가 많습니다. 최신 산업 보안 표준에 따라 드라이브 통신 모듈을 평가해야 합니다. IEC 62443은 자동화 네트워크 보안을 위한 강력한 프레임워크를 제공합니다.
네트워크 위생은 여전히 협상할 수 없습니다. 통신 모듈에서 사용되지 않는 물리적 포트를 비활성화합니다. 관리형 산업용 스위치를 활용하여 VLAN(Virtual Local Area Network)을 구현합니다. 기업 IT 트래픽에서 드라이브 네트워크를 완전히 분리합니다. 이러한 분리를 통해 맬웨어가 운영 기술 환경에 연결되는 것을 방지합니다.
통신 인터페이스 선택은 추측에 의존해서는 안 됩니다. 구조화된 방법론을 따르면 하드웨어 기능과 프로세스 요구 사항 간의 조정이 보장됩니다.
| 평가기준 | 가중치 | 채점 고려사항 |
|---|---|---|
| 기본 PLC 호환성 | 높은 | 프로토콜 변환기가 필요합니까? |
| 미리 작성된 논리 블록 | 높은 | AOI 또는 GSDML 파일을 쉽게 사용할 수 있습니까? |
| 진단 텍스트 명확성 | 중간 | 일반 텍스트 또는 원시 16진수 코드를 출력합니까? |
| 보안 표준(IEC 62443) | 중간 | 포트 비활성화 및 보안 부팅을 지원합니까? |
통신 하드웨어는 산업 동작의 중추 신경계 역할을 합니다. 네트워크 선택을 핵심 엔지니어링 작업으로 처리하면 치명적인 시운전 지연을 방지할 수 있습니다. 올바른 인터페이스를 선택하면 귀중한 예측 유지 관리 데이터를 확보하는 동시에 완벽한 동기화를 보장할 수 있습니다.
엔지니어는 현재 PLC 기능을 사전에 감사해야 합니다. 모터 드라이브 사양을 확정하기 전에 과거 데이터 로깅 목표를 검토하십시오. 네트워크 프로토콜을 선택하기 위해 기계 설계가 완료될 때까지 기다리지 마십시오.
다음 프로젝트에 대해 조기에 조치를 취하세요. 개념 단계에서는 전문 시스템 통합업체에 문의하세요. 호환되는 드라이브 솔루션에 대한 자세한 기술 사양을 검토하세요. 네트워크의 모든 장치가 동일한 언어를 유창하게 사용하는지 확인하세요.
A: 예. 하지만 표준 TCP/IP 트래픽이 결정적 모션 제어 패킷을 방해하지 않도록 하려면 관리형 산업용 스위치와 세심한 네트워크 분리(VLAN)가 필요합니다.
A: Modbus RTU는 직렬 연결(RS-485)을 통해 실행되며 속도는 느리지만 소음에 강합니다. Modbus TCP는 표준 이더넷을 통해 프로토콜을 캡슐화하여 훨씬 더 빠른 속도를 제공하고 최신 플랜트 네트워크에 더 쉽게 통합할 수 있습니다.
A: 고전압 모터 리드에서 저전압 통신 케이블을 적절하게 분리하고, 차폐 연선 케이블을 사용하고, 드라이브를 적절하게 접지하고, PLC의 네트워크 감시/시간 초과 설정을 확인하십시오.
A: IO-Link는 간단한 구성요소(예: 전동 롤러 드라이브 또는 소형 VFD)의 매개변수화 및 진단에 매우 효과적이지만 고정밀 다축 서보 동기화에 필요한 결정론적 속도가 부족합니다.
