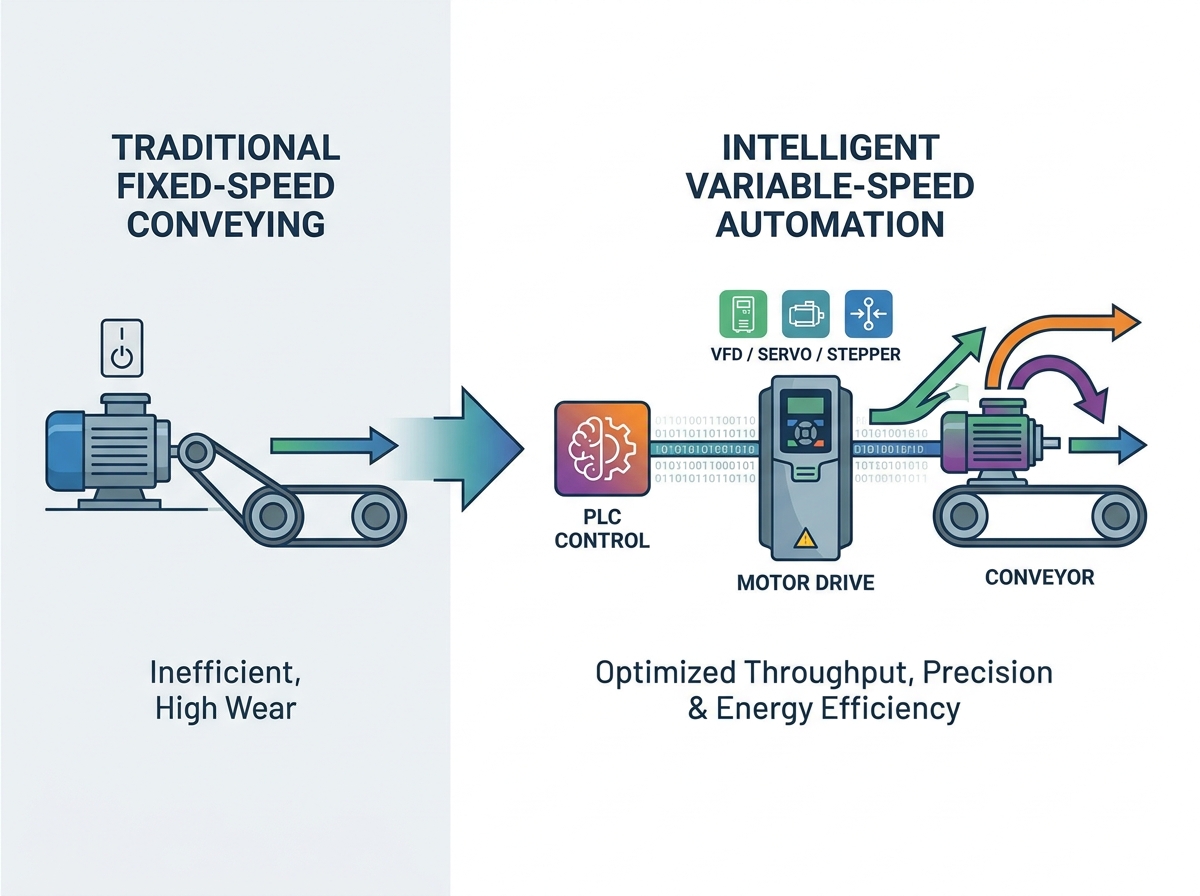

현대 물류 운영에는 빠른 속도와 극도의 적응성이 요구됩니다. 더 이상 단단하고 유연하지 않은 컨베이어 벨트를 사용할 여유가 없습니다. 산업 환경은 근본적인 변화를 겪고 있습니다. 우리는 기본적인 고정 속도 운반에서 지능적인 가변 속도 자동화로 공격적으로 전환하고 있습니다. 이러한 변화의 중심에는 모터 드라이브가 있습니다 . 이는 PLC와 같은 시설 제어 시스템과 물리적 기계 이동 사이의 중요한 브리지 역할을 합니다.
이 중요한 연결은 시스템 처리량, 에너지 소비 및 전체 장비 수명을 직접적으로 결정합니다. 정밀한 제어가 없으면 심각한 기계적 마모, 공정 병목 현상 및 전력 낭비가 발생할 위험이 있습니다. 이 가이드에서는 경쟁력을 유지하기 위해 최신 드라이브 기술에 대해 알아야 할 사항을 정확하게 다루고 있습니다. 자세한 드라이브 분류, 실용적인 기술 평가 프레임워크, 입증된 구현 위험 완화 전략을 살펴보겠습니다. 처음부터 운영을 최적화하는 방법을 배우게 됩니다.
기존 컨베이어 시스템은 종종 전라인 모터 시동에 의존합니다. 이 오래된 방법은 모터에 즉시 전체 전압을 적용합니다. 이는 엄청난 돌입 전류와 심각한 기계적 충격을 발생시킵니다. 이러한 갑작스러운 충격으로 인해 컨베이어 벨트가 늘어나고 기어박스가 손상되며 스프로킷이 조기에 마모됩니다. 게다가 고정 속도 모터는 다운스트림 프로세스의 속도를 조정할 수 없습니다. 포장 기계에 문제가 발생하면 고정 속도 컨베이어가 계속해서 제품을 병목 지점으로 밀어 넣습니다. 쌓임 현상 및 제품 손상의 원인이 됩니다. 최신 드라이브는 모터 속도와 가속도를 완벽하게 제어함으로써 이 문제를 해결합니다.
드라이브를 사용하면 운전자는 동적 가속 및 감속 프로필을 프로그래밍할 수 있습니다. 우리는 이것을 S-곡선 프로파일이라고 부릅니다. 시동 및 정지 중에 키가 크거나 깨지기 쉬운 제품이 넘어지는 것을 방지합니다. 정밀한 간격 조정으로 라인을 따라 최적의 제품 간격을 보장합니다. 센서가 다운스트림 지연을 감지하면 드라이브가 자동으로 벨트 속도를 늦춥니다. 이는 충돌을 방지하고 간격 오류를 줄입니다. 이를 통해 라인을 지속적으로 시작하고 중지할 필요가 없습니다. 부드럽고 지속적인 움직임으로 일일 처리량이 극대화됩니다.
가변 속도 기술로 인해 초기 하드웨어 비용이 추가되기 때문에 많은 시설에서 업그레이드를 주저합니다. 그러나 실제 부하 요구 사항에 맞게 모터 속도를 최적화하면 에너지 소비가 크게 줄어듭니다. 컨베이어가 하루 종일 100% 용량으로 작동할 필요는 거의 없습니다. 가변 부하 물류는 여기서 엄청난 이점을 얻습니다. 모터 속도를 20%만 낮추어도 에너지 사용량을 극적으로 줄일 수 있습니다. 3교대 작업을 통해 이러한 에너지 절약을 통해 초기 하드웨어 투자 비용을 신속하게 지불할 수 있습니다. 월간 공공요금을 영구적으로 낮추면서 더욱 유연한 시스템을 확보할 수 있습니다.
올바른 드라이브 아키텍처를 선택하는 것은 전적으로 특정 애플리케이션에 따라 다릅니다. 로드 프로필, 인덱싱 정밀도 및 예산 제약의 균형을 맞춰야 합니다. 우리는 이러한 장치를 세 가지 주요 범주로 나눕니다. 각각은 고유한 장점과 뚜렷한 제한 사항을 제공합니다.
VFD는 대부분의 컨베이어 애플리케이션에 대한 산업 표준을 나타냅니다. 모터에 공급되는 주파수와 전압을 변경하여 AC 모터 속도를 제어합니다. VFD는 매우 안정적이고 비용 효율적입니다.
서보 드라이브는 폐쇄 루프 피드백 시스템을 활용합니다. 모터에 연결된 인코더에서 지속적으로 데이터를 읽습니다. 이를 통해 위치와 속도를 밀리초 단위로 조정할 수 있습니다. 비교할 수 없는 정확성을 제공합니다.
스테퍼 드라이브는 정확하고 개별적인 증분 또는 "단계"로 이동합니다. 이는 인코더 피드백 없이 개방 루프 시스템에서 작동합니다. 이는 서보보다 더 간단하고 저렴하면서도 탁월한 저속 토크를 제공합니다.
드라이브 유형 외에도 장착 아키텍처를 선택해야 합니다. 중앙 집중식 아키텍처는 대형 전기 제어 패널 내부에 모든 드라이브를 수용합니다. 이를 통해 혹독한 공장 조건으로부터 안전하게 보호됩니다. 또한 유지 관리 작업을 중앙 집중화합니다. 그러나 바닥에 있는 모든 모터에 길고 값비싼 차폐 케이블을 연결해야 합니다.
분산형 아키텍처는 드라이브를 컨베이어 프레임이나 모터에 직접 장착합니다. 이로 인해 엄청난 양의 캐비닛 공간이 절약됩니다. 케이블링 비용과 설치 시간을 대폭 줄여줍니다. 분산형 모델은 먼지와 습기로부터 강력하게 밀봉됩니다. 그러나 분산형 드라이브를 진단하려면 기술자가 단일 캐비닛을 여는 대신 물리적 컨베이어 라인을 걸어 다녀야 합니다.
| 드라이브 유형 | 기본 애플리케이션 | 상대 비용 주요 | 제한 |
|---|---|---|---|
| 가변 주파수(VFD) | 대량 운송, 가변 속도 제어 | 낮음에서 중간까지 | 정확한 위치 정확도가 부족함 |
| 서보 드라이브 | 분류, 로봇 색인화, 신속한 순환 | 높은 | 복잡한 PID 튜닝이 필요함 |
| 스테퍼 드라이브 | 저속, 고토크 포지셔닝 | 중간 | 과부하되면 단계를 잃을 수 있음 |
마력만을 기준으로 드라이브 크기를 조정할 수는 없습니다. 연속 부하와 최대 이탈 토크를 평가해야 합니다. 완전히 로드된 벨트를 정지 상태에서 시작하려면 막대한 초기 토크가 필요합니다. 특히 비상 정지 후에는 더욱 그렇습니다. 지속적인 실행 전류에 대해서만 드라이브 크기를 조정하면 무리한 시작 중에 오류가 발생합니다. 항상 특정 기계 설정의 최대 이탈 마찰을 계산하십시오. 짧은 시간 동안 150~200%의 과부하 전류를 공급할 수 있는 드라이브를 선택하십시오.
현대식 컨베이어 자동화에는 원활한 데이터 흐름이 필요합니다. 드라이브는 PLC와 원활하게 통신해야 합니다. EtherNet/IP, PROFINET 또는 Modbus TCP와 같은 주요 산업용 통신 프로토콜과의 호환성을 평가합니다. 개별 신호의 하드와이어링은 더 이상 사용되지 않습니다. 네트워크 드라이브는 지속적인 원격 측정 데이터 수집을 제공합니다. 실시간 전류 소비, 온도 및 오류 코드를 보고합니다. 이 풍부한 데이터를 통해 유지 관리 팀은 예측 유지 관리 전략을 구현할 수 있습니다. 치명적인 고장이 발생하기 전에 마모된 베어링을 교체할 수 있습니다.
공장 환경은 보호되지 않은 전자 제품을 파괴합니다. 드라이브의 NEMA 또는 IP 외함 등급을 시설 조건과 일치시켜야 합니다. 표준 IP20 드라이브는 중앙 집중식 제어 캐비닛 내부에 속합니다. 드라이브를 컨베이어 프레임에 로컬로 장착하는 경우 더 높은 보호 기능이 필요합니다. 먼지가 많은 창고 및 포장 라인에서는 미세 입자를 차단하기 위해 IP66 등급이 필요합니다. 세척 가능한 식품 가공 환경에는 IP69K 등급이 필요합니다. IP69K는 드라이브가 매일 고압, 고온의 화학 물질 분사를 견딜 수 있도록 보장합니다.
컨베이어 자동화에서는 작업자의 안전이 가장 중요합니다. STO(Safe Torque Off) 메커니즘이 내장된 드라이브를 찾으십시오. STO는 IEC 61800-5-2 안전 표준을 준수합니다. STO가 트리거되면 모터의 전력 생산 토크를 물리적으로 차단합니다. 그러나 드라이브의 로직 보드는 계속 켜져 있고 PLC와 통신합니다. 이는 시스템을 완전히 재부팅하지 않고도 작업자가 용지 걸림을 해결하는 것을 보호합니다. 안전 사고 후 복구 시간을 대폭 단축합니다.
컨베이어 라인을 업그레이드하려면 새 장비와 기존 장비를 혼합해야 하는 경우가 많습니다. 이로 인해 통합 마찰이 발생합니다. 구형 PLC와 최신 드라이브 간에 펌웨어 비호환성 또는 프로토콜 불일치가 발생할 위험이 있습니다. 구형 PLC에는 새로운 서보 시스템을 인식하는 데 필요한 추가 프로필이 부족할 수 있습니다. 하드웨어를 구매하기 전에 항상 소프트웨어 버전 호환성을 확인하십시오. 통합 복잡성을 테스트하려면 공급업체에 샘플 PLC 논리 블록을 요청하십시오.
열은 산업용 전자제품의 가장 큰 적입니다. 적절한 냉각을 계획해야 합니다. 이는 드라이브가 장기간 저속으로 모터를 작동할 때 매우 중요합니다. 표준 AC 유도 모터는 냉각을 위해 샤프트 장착 팬을 사용합니다. 드라이브가 모터를 20% 속도로 실행하면 내부 팬이 거의 회전하지 않습니다. 모터가 과열되어 타버릴 것입니다. 이러한 위험을 완화하려면 인버터 듀티 모터를 사용하십시오. 또는 별도로 구동되는 외부 송풍기 팬을 설치하여 벨트 속도에 관계없이 일정한 공기 흐름을 유지하십시오.
드라이브 시스템은 전자기 간섭(EMI)으로 알려진 상당한 전기 소음을 발생시킵니다. 드라이브 내부의 급격한 전압 전환은 고주파 고조파를 생성합니다. 이 소음은 전력선을 통해 전달되어 근처의 민감한 장비를 방해할 수 있습니다. 이는 아날로그 센서, 바코드 스캐너 및 저전압 자동화 네트워크를 자주 방해합니다. 이 문제를 적극적으로 해결하세요. 고조파를 필터링하려면 드라이브 입력에 라인 리액터를 설치하십시오. EMI 방출을 방지하려면 항상 드라이브와 모터 사이에 적절하게 접지되고 차폐된 케이블을 사용하십시오.
하드웨어 사양은 이야기의 절반만 말해줍니다. 공급업체의 운영 능력을 평가해야 합니다. 초기 출시 수량과 신속한 부품 교체를 모두 제공할 수 있는 능력을 평가합니다. 글로벌 공급망 중단으로 인해 독점 구성 요소를 기다리는 시설이 마비될 수 있습니다. 신뢰할 수 있는 모터 드라이브 제조업체는 강력한 현지 재고를 유지합니다. 계획되지 않은 가동 중지 시간을 최소화하기 위해 중요한 예비 부품의 빠른 배송을 보장합니다.
단지 상자만 배송하는 공급업체에 안주하지 마십시오. 현지화된 엔지니어링 지원을 제공하려는 제조업체의 의지를 평가하십시오. 복잡한 컨베이어 설정에는 전문가의 지도가 필요합니다. 팀의 복잡한 부하 계산에 도움이 될까요? 시운전 중 PID 루프 튜닝에 도움이 됩니까? 강력한 애플리케이션 지원은 이론적 사양과 실제 성능 간의 격차를 해소합니다. 유지보수 직원을 위한 현장 문제 해결 및 종합 교육을 제공하는 파트너를 찾아보세요.
산업용 컨베이어 시스템은 수십 년 동안 운영되었습니다. 제품 수명주기가 투명한 파트너가 필요합니다. 갑자기 제품 라인을 중단하는 제조업체를 피하십시오. 이전 세대에 대해 이전 버전과 호환되는 펌웨어 및 드롭인 교체 하드웨어를 보장하는 회사를 찾으십시오. 이러한 철학은 고장난 드라이브를 교체할 때마다 PLC 코드를 다시 작성하는 것을 방지합니다. 또한 연장된 보증 옵션을 찾아보세요. 이는 하드웨어 내구성에 대한 자신감을 나타냅니다.
객관적인 의사결정을 보장하기 위해 평가 프로세스를 표준화하세요. 최저 구매 가격보다는 수명 주기 가치에 초점을 맞춘 공급업체 설문지를 작성하세요.
이러한 구조화된 접근 방식을 통해 장기적으로 자동화 목표를 지원할 수 있는 파트너를 선택할 수 있습니다.
기본 모터 스타터에서 고급 드라이브 기술로 전환하는 것은 중요한 전략적 투자입니다. 이는 장기적인 라인 유연성, 강력한 신뢰성 및 탁월한 프로세스 제어를 보장합니다. 동적 속도 조정을 수용하는 시설은 여전히 견고한 기계에 의존하는 경쟁업체를 능가합니다. 기계적 고장이 적고 에너지 소비도 훨씬 적습니다.
우리는 엔지니어링 및 조달 팀이 하드웨어 선택을 핵심 운영 KPI에 엄격하게 맞추도록 조언합니다. 인덱싱 정밀도, 에너지 절감 및 시스템 가동 시간에 전적으로 집중하세요. 가장 저렴한 하드웨어를 기본으로 사용하지 마십시오. 저렴한 드라이브는 통합 문제로 인해 비용이 많이 들고 장비 수명이 단축되는 경우가 많습니다.
지금 조치를 취하여 물류 운영을 최적화하십시오. 현재 컨베이어 에너지 사용량을 감사하고 주요 생산 병목 현상을 식별하십시오. 종합적인 기계 크기 분석을 수행하려면 전문 기술 자동화 엔지니어에게 문의하세요. 올바른 드라이브 시스템은 향후 수십 년 동안 귀하의 시설을 미래에도 사용할 수 있게 해줄 것입니다.
A: 프로그래밍된 소프트 스타트와 부드러운 감속을 통해 가속을 정밀하게 제어함으로써 드라이브는 기계적 충격을 완전히 제거합니다. 이러한 제어된 움직임은 기어박스, 스프로킷, 베어링 및 값비싼 컨베이어 벨트의 물리적 마모를 대폭 줄여줍니다.
A: 그렇습니다. 기존 모터가 명시적으로 인버터 듀티 등급을 받았다면 가능합니다. 외부 송풍기 냉각을 추가하지 않고 가변 주파수 드라이브를 통해 매우 낮은 속도로 작동하면 표준 구형 모터가 빠르게 과열될 수 있습니다.
A: AC 드라이브(VFD)는 최소한의 유지 관리 요구 사항과 높은 운영 효율성으로 인해 현대 산업 표준을 대표합니다. DC 드라이브는 오늘날 대부분 레거시 기술이지만, 시설에서는 여전히 매우 구체적이고 시동 토크가 매우 높은 틈새 시장에서 DC 드라이브를 사용하고 있습니다.
A: ROI를 계산할 때는 현지 유틸리티 에너지 리베이트, 기계 유지 관리 비용 대폭 절감, 예상치 못한 가동 중지 시간 감소, 100% 용량 미만의 컨베이어 모터 작동으로 인한 막대한 에너지 절감 등을 신중하게 고려해야 합니다.
