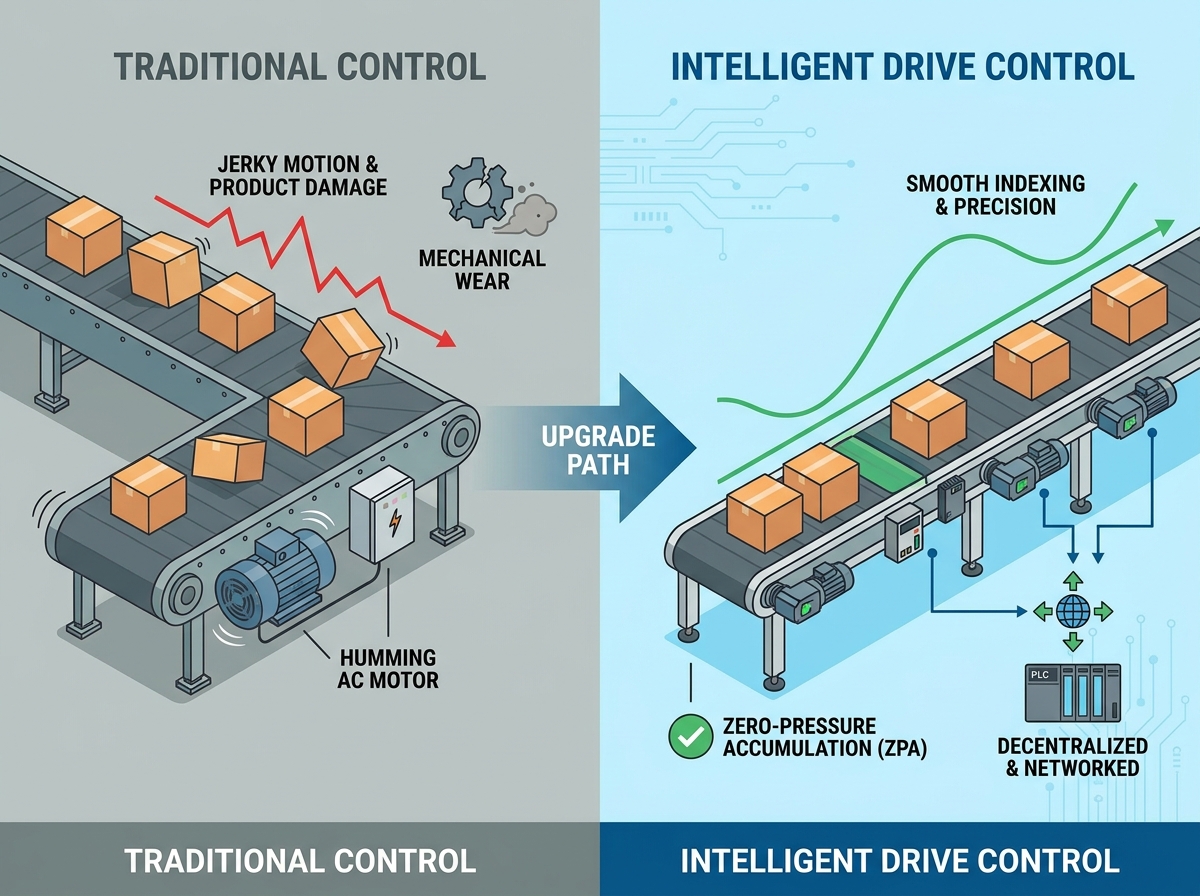

고정 속도의 교차 라인 접촉기에서 지능형 자동화 시스템으로 전환하는 것은 처리량이 많은 최신 시설에서 더 이상 선택 사항이 아닙니다. 레거시 기술은 결코 속도를 따라잡을 수 없습니다. 시작/정지 응용 분야의 부정확한 위치 지정, 가혹한 가속 및 기계적 마모는 지속적으로 제품 손상, 잘못된 분류 및 계획되지 않은 가동 중지 시간을 초래합니다. 이러한 연속적인 실패는 시설 생산성을 빠르게 저하시키고 배송 일정을 손상시킵니다.
장비 제조업체는 종종 무한한 정밀도를 주장하지만 실제 컨베이어 정확도는 물리적 마찰, 부하 관성 및 네트워크 대기 시간으로 인해 여전히 큰 제약을 받고 있습니다. 올바른 드라이브 장비는 이러한 가혹한 운영 현실의 균형을 신중하게 유지해야 합니다. 이 가이드에서는 다양한 제어 아키텍처가 시스템 기능을 어떻게 정의하는지 알아봅니다. 성공적인 구현에 필요한 중요한 기술적 차원을 살펴보겠습니다. 마지막으로, 실제 시운전 위험을 완화하고 다음 업그레이드를 위한 강력하고 증거 기반 최종 후보 선정 전략을 구축하는 방법을 알아봅니다.
현대 컨베이어 작업의 정밀도는 반복적인 인덱싱 작업을 위한 정확한 물리적 위치 지정을 의미합니다. 이는 고속 분류 프로세스 중에 원활한 패키지 동기화를 보장합니다. 또한 복잡한 시설 레이아웃 전반에 걸쳐 엄격한 ZPA(제로 압력 축적) 규칙을 적용할 수 있습니다. 기본 드라이브가 이러한 요구 사항을 충족하지 못하면 운영 및 재정적 영향이 급격히 커집니다.
오버슈트 및 언더슈트 시나리오는 심각한 다운스트림 결과를 유발합니다. 부정확한 정지로 인해 센서 오류가 자주 발생합니다. 터널을 스캔하면서 바코드가 잘못 정렬되었습니다. 운영자는 시스템 걸림을 해결하는 데 귀중한 시간을 소비합니다. 더욱이 가혹한 시동과 정지는 고가의 기어박스, 베어링, 벨트의 물리적 마모를 가속화합니다. 유지 관리 팀이 늘어진 벨트를 조정하는 데 소비하는 매 순간은 처리량 손실로 이어집니다.
이러한 손실을 되돌리려면 모든 드라이브 업그레이드에 대한 명확한 성공 기준을 확립해야 합니다. 성공적인 현대화 프로젝트는 세 가지 구체적인 결과를 제공해야 합니다.
이러한 기준을 충족하려면 기본 접촉기 이상의 기능이 필요합니다. 동적 모션 프로파일을 위해 설계된 특수 드라이브 아키텍처를 평가해야 합니다.
적절한 제어 아키텍처를 선택하면 컨베이어 정밀도의 기초가 형성됩니다. 시설은 드라이브의 고유 기능을 특정 탑재량 역학에 맞춰야 합니다. 잘못된 기술을 선택하면 최대 처리량이 제한되고 중요한 자본 예산이 낭비됩니다. 현대 자동화를 지배하는 4가지 기본 아키텍처를 살펴보겠습니다.
| 아키텍처 | 이상적인 애플리케이션 | 1차 제한 | 루프 제어 |
|---|---|---|---|
| VFD + 유도 | 일정한 속도, 긴 운송 | 영속도 토크 불량 | 일반적으로 개방됨 |
| 서보 드라이브 | 신속한 인덱싱, 로봇 피드 | 높은 비용, 복잡한 튜닝 | 상시 휴무 |
| 스테퍼 드라이브 | 가벼운 하중, 예측 가능한 움직임 | 부하 급증 시 정지 | 일반적으로 개방됨 |
| MDR 시스템 | ZPA, 조용한 구역 라우팅 | 제한된 무거운 탑재량 용량 | 분산화 |
아키텍처 선택은 첫 번째 단계일 뿐입니다. 지정자는 애플리케이션의 기술적 물리학을 더 깊이 파헤쳐야 합니다. 모터 회전자와 물리적 페이로드 간의 관계는 실제 정확도를 결정합니다.
부하 관성과 토크 프로필을 신중하게 정의해야 합니다. 적절한 부하 대 모터 관성 불일치 비율이 시스템 안정성을 결정합니다. 작은 로터에 막대한 하중이 가해지면 불규칙한 동작이 발생합니다. 우리는 일반적으로 동적 움직임에 대해 10:1 미만의 관성비를 목표로 합니다. 드라이브 크기를 과도하게 늘리면 전기 에너지와 자본이 낭비됩니다. 반대로, 크기가 작으면 드라이브가 오류 트립을 유발합니다. 하드웨어는 최대 가속 요구가 있을 때 종료하여 자체적으로 보호합니다.
정지 정확도는 선택한 제동 메커니즘에 따라 직접적으로 달라집니다. 소프트웨어 구동 동적 제동은 AC 모터에 직류를 주입합니다. 이렇게 하면 자기장이 빠르게 중지됩니다. 회생 제동은 운동 에너지를 포착하여 이를 다시 그리드로 밀어냅니다. 이러한 소프트웨어 방법은 많은 표준 수평 정지를 처리합니다. 그러나 경사진 컨베이어에는 여전히 전기 기계식 홀딩 브레이크가 절대적으로 필요합니다. 이는 높은 질량의 부하를 제자리에 물리적으로 고정하여 전력 손실 시 위험한 중력 표류를 방지합니다.
에너지 효율성과 규정 준수는 장기적인 운영 가능성을 결정합니다. 시설에서는 IE3 및 IE4 효율성 등급 표준을 평가해야 합니다. IE4 프리미엄 효율 모터는 고급 자기 설계를 활용합니다. 레거시 모델보다 훨씬 더 시원하게 작동합니다. 수천 시간의 작동 시간 동안 엄청난 전력을 절약합니다. 회생 드라이브 구현의 ROI에 큰 비중을 두어야 합니다. 매우 빈번한 시작/정지 주기를 경험하는 시스템은 감속 에너지를 포착함으로써 막대한 이점을 얻습니다.
우수한 하드웨어 사양이 성공적인 시작을 보장하지는 않습니다. 물리적 환경과 네트워크 인프라는 일상적으로 이론적 성능을 저하시킵니다. 이러한 구현 현실을 인식하면 비용이 많이 드는 시운전 지연을 방지할 수 있습니다.
네트워크 대기 시간은 고속 정렬 애플리케이션의 정밀도를 파괴합니다. 당신이 최상위 폐쇄 루프 시스템을 구입했다고 가정해 보겠습니다. 밀리미터 미만의 내부 정확도를 자랑합니다. 그러나 프로그래밍 가능 논리 컨트롤러(PLC)는 혼잡한 PROFINET 또는 EtherNet/IP 네트워크를 통해 중지 명령을 보냅니다. 간단한 15밀리초 패킷 지연은 고속 벨트에서 상당한 물리적 오버슈트로 해석됩니다. 시스템이 항목을 잘못 배치했습니다. 통신 아키텍처는 모터 품질만큼이나 실제 현장 성능을 결정합니다.
열 관리로 인해 숨겨진 운영 병목 현상이 발생합니다. 공격적인 고주파 인덱스 사이클에는 지속적이고 강력한 가속이 필요합니다. 밀폐형 모터는 열을 빠르게 가두어 줍니다. 여름철 생산이 최고조에 달하는 동안 열 제한을 초과합니다. 외부 강제 공기 냉각 솔루션을 설계해야 합니다. 또는 주변 온도를 견디기 위해 더 큰 장치를 지정하여 모터 용량을 영구적으로 줄여야 합니다.
복잡성을 조정하면 엔지니어링 리소스가 소모됩니다. 폐쇄 루프 시스템에는 세심한 PID 조정이 필요합니다. 비례, 적분, 미분 이득은 기계적 부하와 완벽하게 균형을 이루어야 합니다. 튜닝이 잘못되면 심각한 공진이 발생합니다. 정지 지점에서 하중이 심하게 흔들립니다. 지속적으로 목표 위치를 헌팅합니다. 이러한 기계적 지터를 제거하려면 숙련된 기술자의 광범위한 시행착오가 필요합니다.
기술 이론에서 조달로 이동하려면 구조화된 방법론이 필요합니다. 시설에서는 감정적인 브랜드 충성도를 피해야 합니다. 대신, 기계적 데이터와 네트워크 준비 상태만을 토대로 결정을 내려야 합니다.
먼저 애플리케이션 임계값을 정의하는 것부터 시작하세요. 정확한 페이로드 최대값을 문서화하세요. 라인이 처리할 가장 무거운 상자를 결정합니다. 필요한 사이클 속도를 명확하게 계산하십시오. 시스템이 분당 몇 개의 인덱스를 유지해야 합니까? 허용 가능한 정지 공차를 정의합니다. ±1mm 정확도가 필요한 픽 앤 플레이스 로봇과 ±10mm가 필요한 표준 라우팅 벨트를 구별합니다.
기존 인프라를 철저히 감사하십시오. 현재 PLC 기능을 검사하십시오. 프로세서가 빠른 작업 실행을 처리할 수 있습니까? 기계 벨트와 롤러 백래시를 수동으로 측정합니다. 마모된 기계 장치는 새 전자 장치를 망칩니다. 늘어난 체인에 고정밀 제어 하드웨어를 설치해도 측정 가능한 개선이 전혀 이루어지지 않습니다.
항상 프로젝트를 시험하고 확장하세요. 단일 병목 영역을 선택합니다. 먼저 최종 후보에 오른 드라이브 구성을 여기에 배포하세요. 테스트 루프를 엄격하게 모니터링하십시오. 최대 생산 부하에서 열 제한을 검증합니다. 2주 동안 튜닝이 안정적으로 유지되는지 확인하세요. 사소한 통신 오류를 조기에 해결합니다. 파일럿이 성공한 후에만 시설 전체 조달을 시작하십시오.
오늘 결단력 있는 조치를 취하십시오. 페이로드 측정항목과 주기 시간을 수집하세요. 인증된 애플리케이션 엔지니어와 직접 상담하세요. 특히 측정된 작동 데이터에 드라이브 사양을 일치시키기 위한 포괄적인 크기 평가를 요청하십시오. 관성비를 추측하지 마십시오.
A: 페이로드 변경은 시스템 관성을 직접적으로 변경합니다. 개방형 루프 시스템에서는 상자가 무거울수록 감속 곡선이 확장되어 벨트가 대상을 초과하게 됩니다. 라이터 박스는 너무 일찍 멈춥니다. 가변 중량 전반에 걸쳐 정확도를 유지하려면 폐쇄 루프 제어 또는 센서 기반 위치 보정이 필요합니다. 이러한 능동 기술은 부하를 모니터링하고 제동력을 동적으로 조정합니다.
A: 정밀한 무압력 축적이 필요한 응용 분야의 경우 MDR로 업그레이드해야 합니다. 모듈식 레이아웃 변경이나 구역 기반 라우팅이 필요할 때 이상적입니다. MDR은 중앙 AC 모터보다 훨씬 더 조용하게 작동합니다. 또한 특정 구역에서 패키지가 감지된 경우에만 실행되어 엄청난 양의 전기를 절약합니다.
A: 네, 하지만 제한이 있습니다. 폐쇄 루프 벡터 제어 및 외부 인코더 피드백을 갖춘 VFD는 매크로 위치 지정을 위한 서보 정확도에 근접할 수 있습니다. 그러나 실제 서보의 초고속 동적 응답과 토크 대 관성 비율은 물리적으로 부족합니다. 과도한 인덱싱에는 잘 작동하지만 밀리초 미만의 로봇 동기화 작업에는 실패합니다.
